Ejercicio Opció A - 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2024
Tema: Perspectiva cónica: copiar un volumen en una retícula o tablero · Del examen Ordinaria (2024)

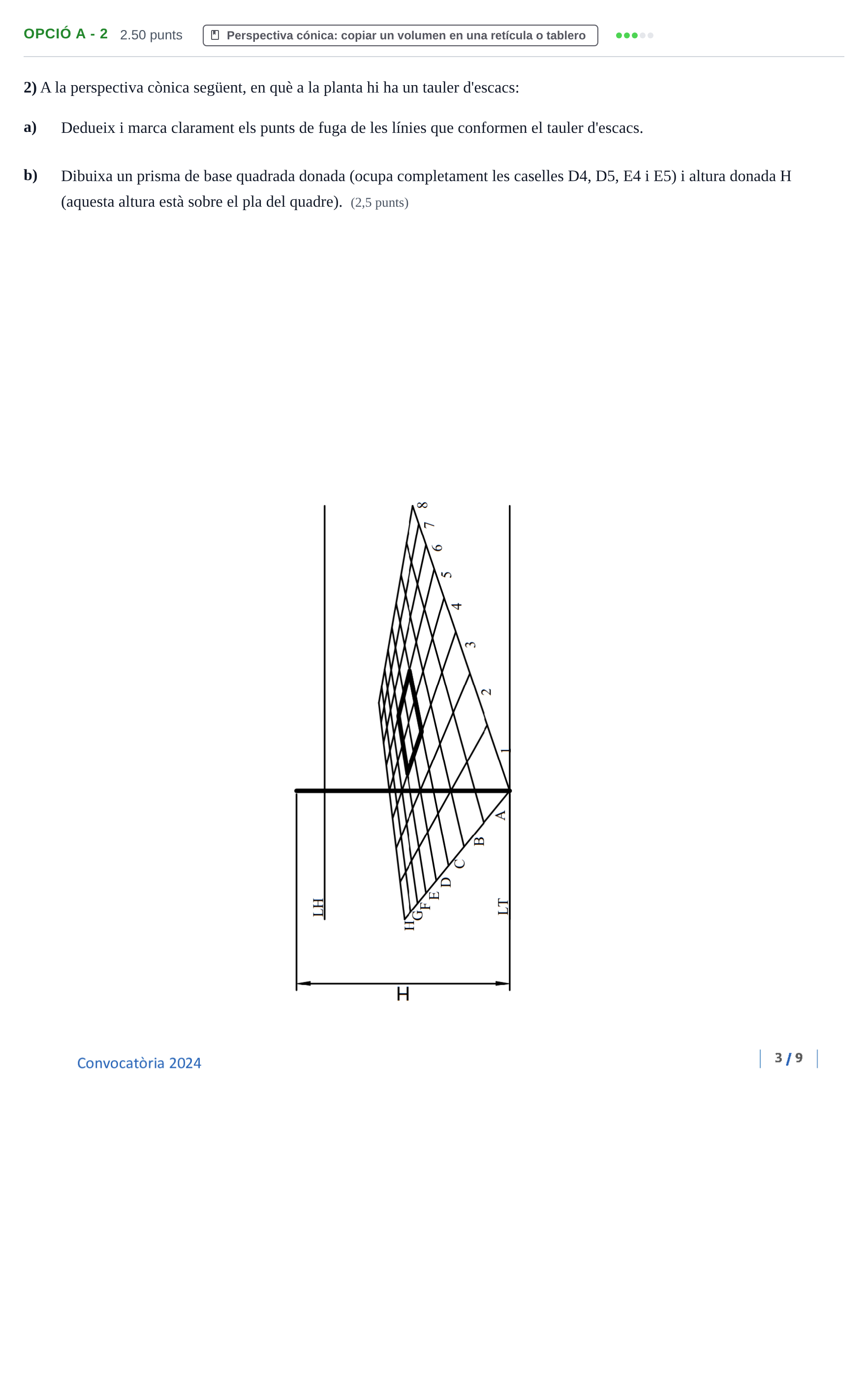

Enunciado
2) A la perspectiva cònica següent, en què a la planta hi ha un tauler d'escacs:
a)
Dedueix i marca clarament els punts de fuga de les línies que conformen el tauler d'escacs.
b)
Dibuixa un prisma de base quadrada donada (ocupa completament les caselles D4, D5, E4 i E5) i altura donada H (aquesta altura està sobre el pla del quadre). (2,5 punts)
Solución
Según los criterios oficiales de corrección
2) A la perspectiva cònica següent, en què a la planta hi ha un tauler d'escacs: a) Dedueix i marca clarament els punts de fuga de les línies que conformen el tauler d'escacs. b) Dibuixa un prisma de base quadrada donada (ocupa completament les caselles D4, D5, E4 i E5) i altura donada H (aquesta altura està sobre el pla del quadre).
Solución: - Determinació dels dos punts de fuga sobre la Línia d'Horitzó (LH) perllongant les rectes concurrents de la quadrícula del tauler d'escacs. - Dibuix de la base quadrada del prisma ocupant exactament les 4 caselles indicades (D4, D5, E4 i E5). - Transport de l'altura donada H (mesurada verticalment a la Línia de Terra, pla del quadre) fins a les arestes verticals del prisma mitjançant les línies de fuga pertinents. - Delineació correcta del prisma amb les cares vistes i ocultes identificades.
