Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2025
Tema: Perspectiva cónica: copiar un volumen en una retícula o tablero · Del examen Ordinaria (2025)

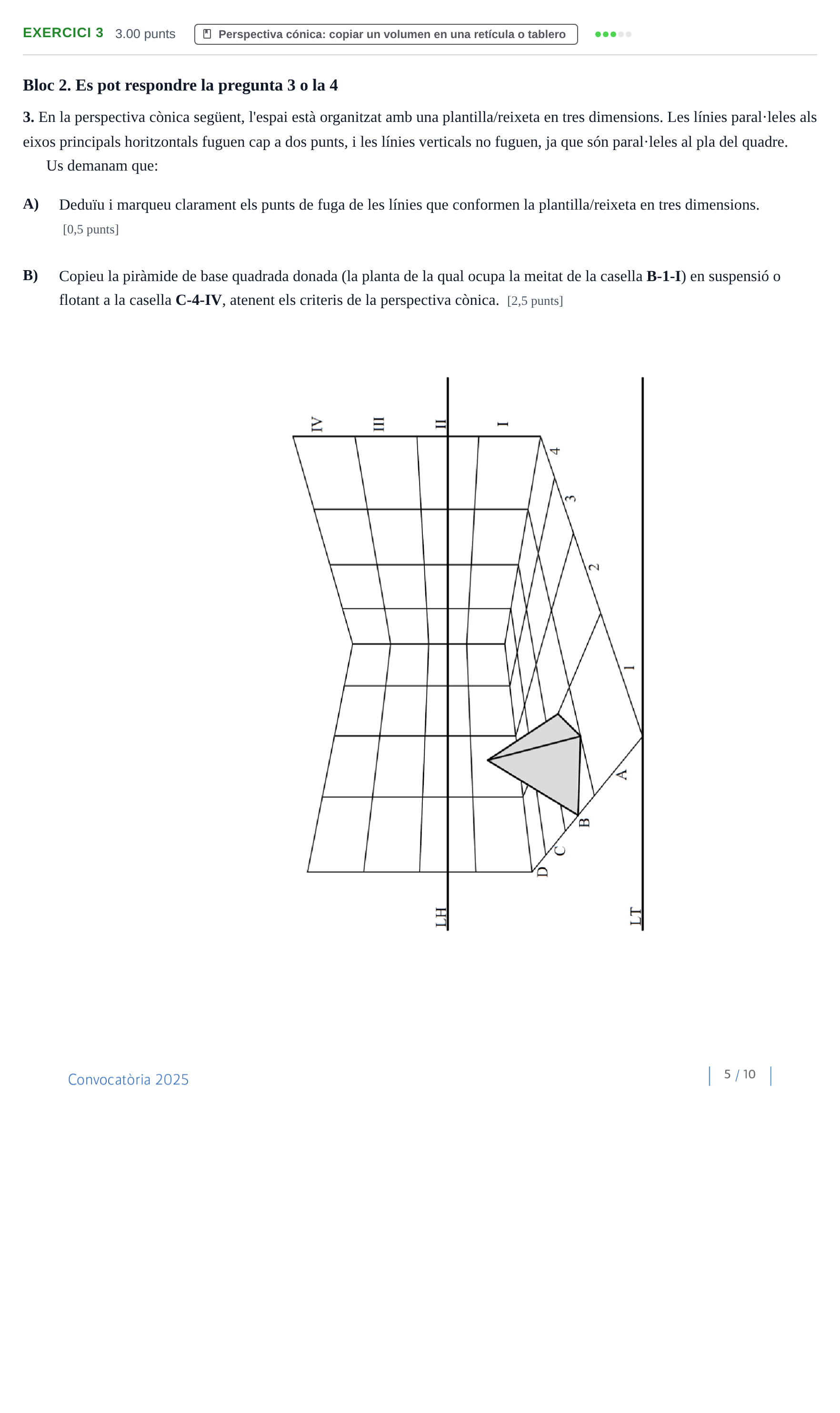

Enunciado
Bloc 2. Es pot respondre la pregunta 3 o la 4
3. En la perspectiva cònica següent, l'espai està organitzat amb una plantilla/reixeta en tres dimensions. Les línies paral·leles als eixos principals horitzontals fuguen cap a dos punts, i les línies verticals no fuguen, ja que són paral·leles al pla del quadre.
Us demanam que:
A)
Deduïu i marqueu clarament els punts de fuga de les línies que conformen la plantilla/reixeta en tres dimensions. [0,5 punts]
B)
Copieu la piràmide de base quadrada donada (la planta de la qual ocupa la meitat de la casella B-1-I) en suspensió o flotant a la casella C-4-IV, atenent els criteris de la perspectiva cònica. [2,5 punts]
Solución
Según los criterios oficiales de corrección
3. Deduïu i marqueu els punts de fuga i copieu la piràmide a la casella C-4-IV.
Solución: Els dos punts de fuga es determinen per la intersecció sobre la línia d'horitzó (LH) de les línies de fuga principals de la reixeta (marcats amb una creu a l'esquerra i a la dreta de la LH). La piràmide de base quadrada es trasllada de forma que flota a la casella amb coordenades C en profunditat cap a l'esquerra, 4 en profunditat cap a la dreta, i a cota o nivell IV en altura vertical.
