Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2026

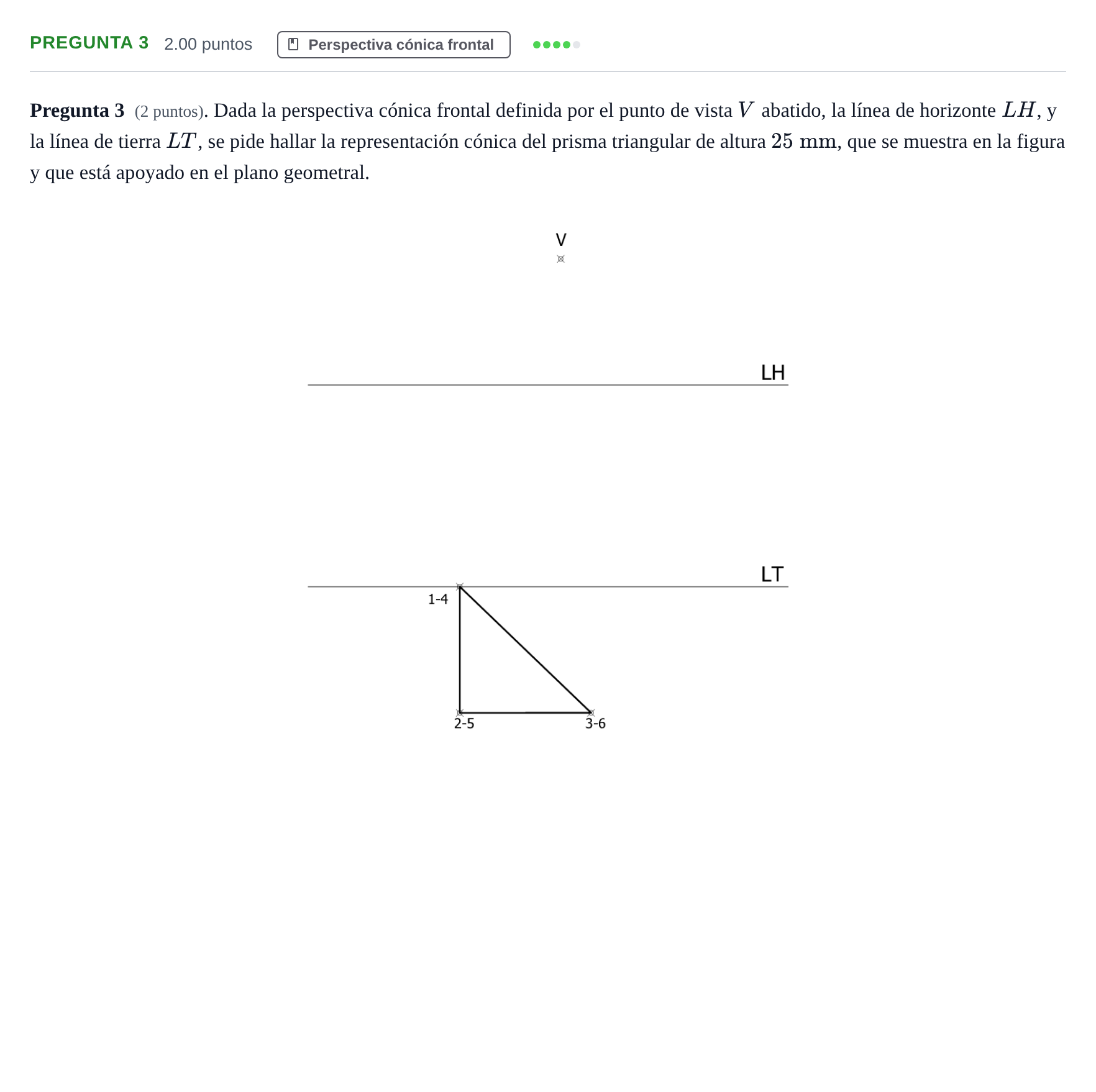

Pregunta 3 (2 puntos). Dada la perspectiva cónica frontal definida por el punto de vista $V$ abatido, la línea de horizonte $LH$, y la línea de tierra $LT$, se pide hallar la representación cónica del prisma triangular de altura $25\text{ mm}$, que se muestra en la figura y que está apoyado en el plano geometral.

Solución: Procedimiento de resolución: 1. Localización del punto principal $P$ sobre $LH$ como proyección ortogonal de $V$, y abatimiento para determinar los puntos de distancia o métricos $D$ y $D'$ sobre $LH$ mediante arco con centro en $P$ y radio $PV$. 2. Determinación de la base en el plano geometral: el vértice 1 coincide en $LT$. Fuga al punto $P$ de las líneas perpendiculares a $LT$. Medición de las profundidades de los vértices 2 y 3 mediante rayos hacia los puntos métricos. 3. Levantamiento de alturas: sobre la vertical del punto 1 situado en $LT$ se mide la cota real de $25\text{ mm}$ (vértice 4). A partir de él se furan las aristas superiores hacia $P$ y se levantan las alturas de los vértices 5 y 6. 4. Delineación de aristas vistas y ocultas del prisma.
