Pregunta 5 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2024

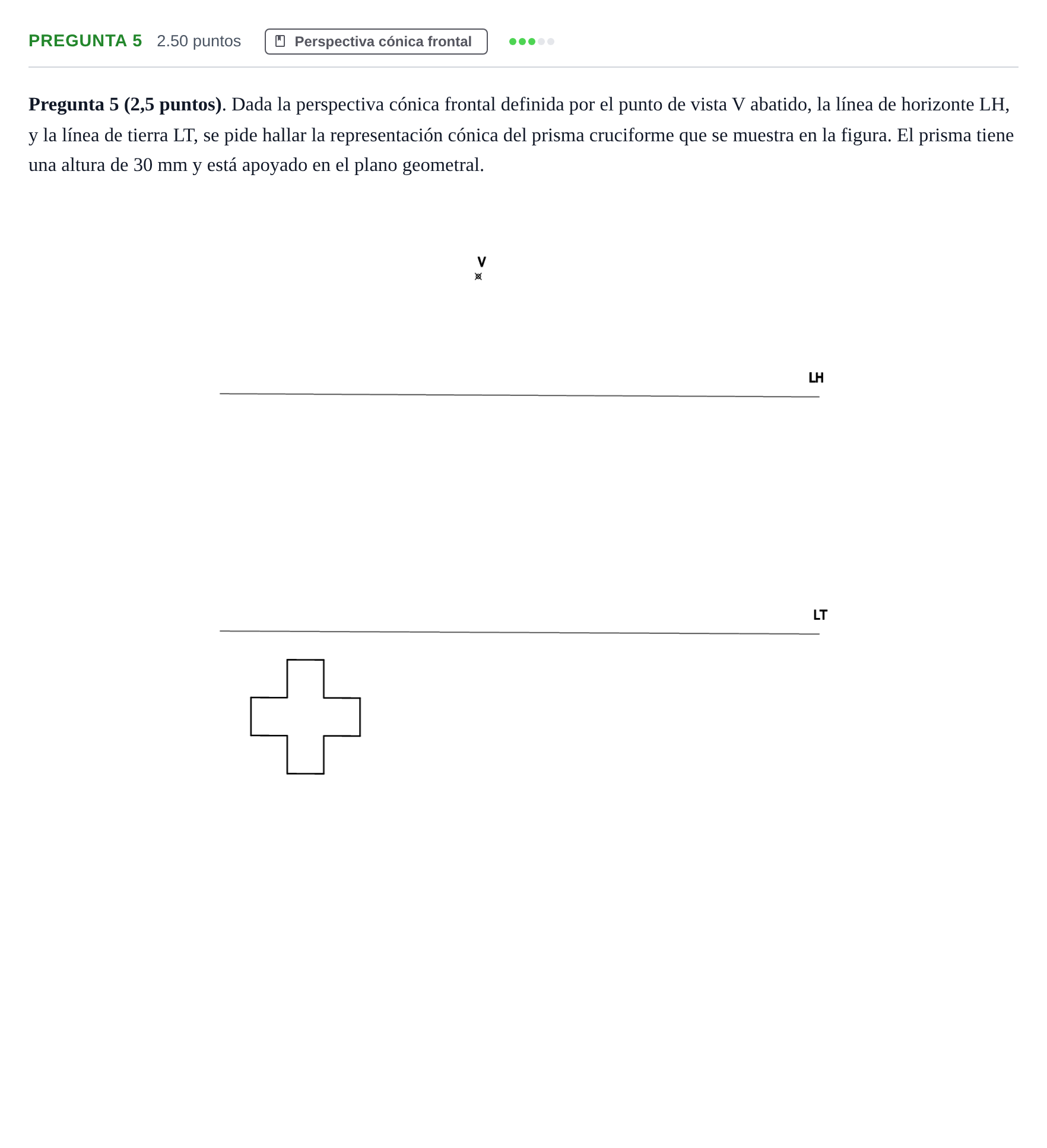

Dada la perspectiva cónica frontal definida por el punto de vista V abatido, la línea de horizonte LH, y la línea de tierra LT, se pide hallar la representación cónica del prisma cruciforme que se muestra en la figura. El prisma tiene una altura de 30 mm y está apoyado en el plano geometral.

Solución: El trazado de la perspectiva cónica frontal del prisma cruciforme requiere: 1. Determinar el punto principal $P$ sobre la línea de horizonte $\text{LH}$ mediante la perpendicular desde $V$. 2. Obtener los puntos métricos o de distancia $D$ y $D'$ sobre $\text{LH}$ con centro en $P$ y radio $d = PV$. 3. Proyectar las líneas de fuga hacia $P$ desde los puntos de corte en la línea de tierra $\text{LT}$ y medir las profundidades fugando hacia los puntos de distancia. 4. Levantar las alturas de $30\text{ mm}$ en verdadera magnitud sobre las trazas en $\text{LT}$ y fugar hacia $P$ para cerrar las caras superiores del prisma. Criterios específicos de corrección: - Medidas adecuadas: 0,5 puntos - Hallar puntos auxiliares: 1 punto - Contorno de la pieza: 1 punto
