Pregunta 5 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2024

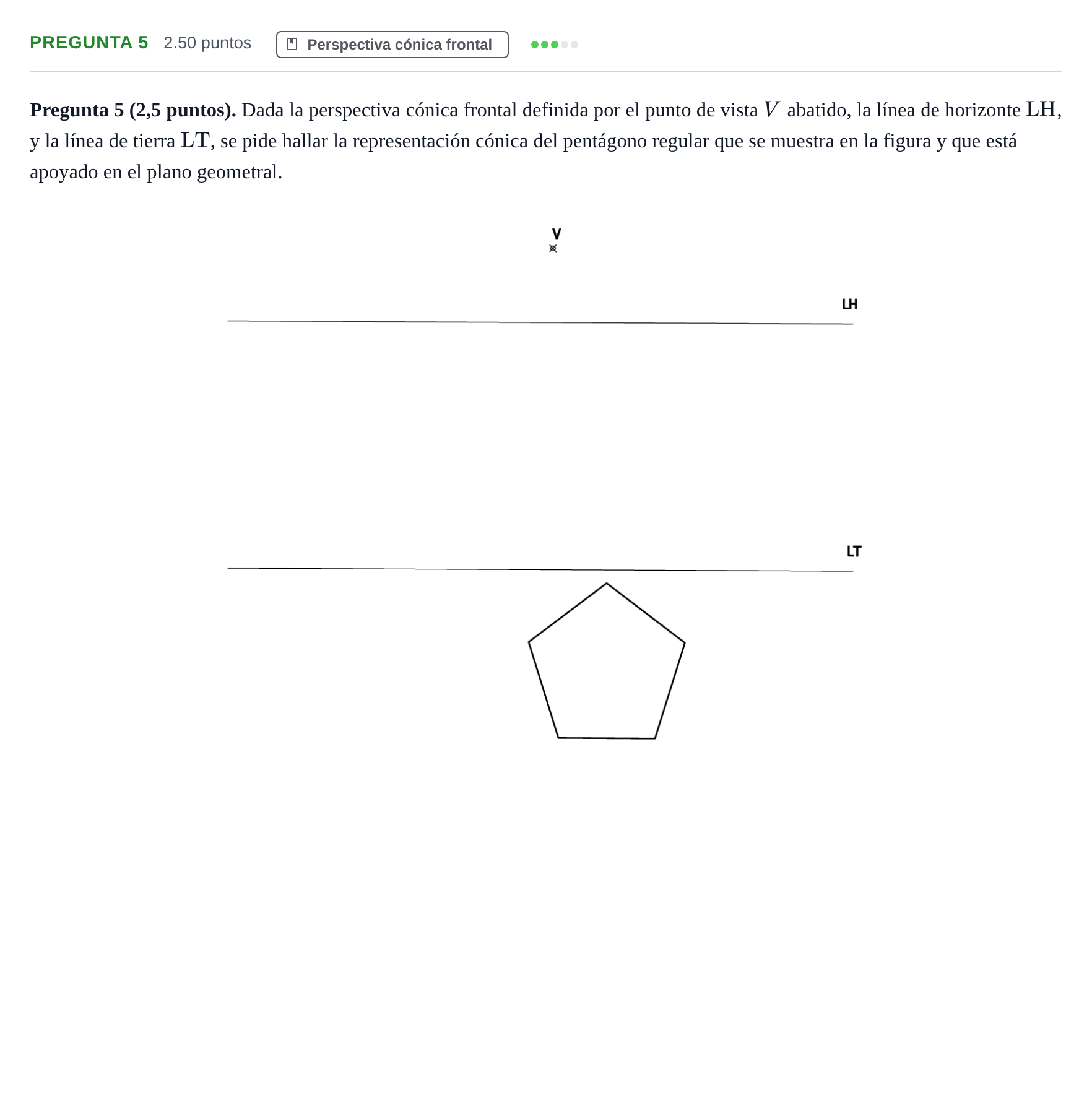

Dada la perspectiva cónica frontal definida por el punto de vista V abatido, la linea de horizonte LH, y la linea de tierra LT, se pide hallar la representación cónica del pentágono regular que se muestra en la figura y que está apoyado en el plano geometral.

Solución: Construcción geométrica: 1. Determinación del punto principal $P$ proyectando ortogonalmente el punto de vista abatido $V$ sobre la línea de horizonte $\text{LH}$. 2. Obtención de los puntos de distancia $D$ y $D'$ sobre la $\text{LH}$ con centro en $P$ y radio $d = PV$. 3. Fuga hacia $P$ de las perpendiculares a $\text{LT}$ trazadas desde los vértices abatidos del pentágono. 4. Obtención de la profundidad de cada vértice trazando rectas a $45^\circ$ (o proyectando mediante arcos hacia $\text{LT}$ y fugando al punto métrico/distancia $D$ o $D'$). 5. Delimitación del contorno definitivo de la perspectiva cónica del pentágono regular.
