Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2026

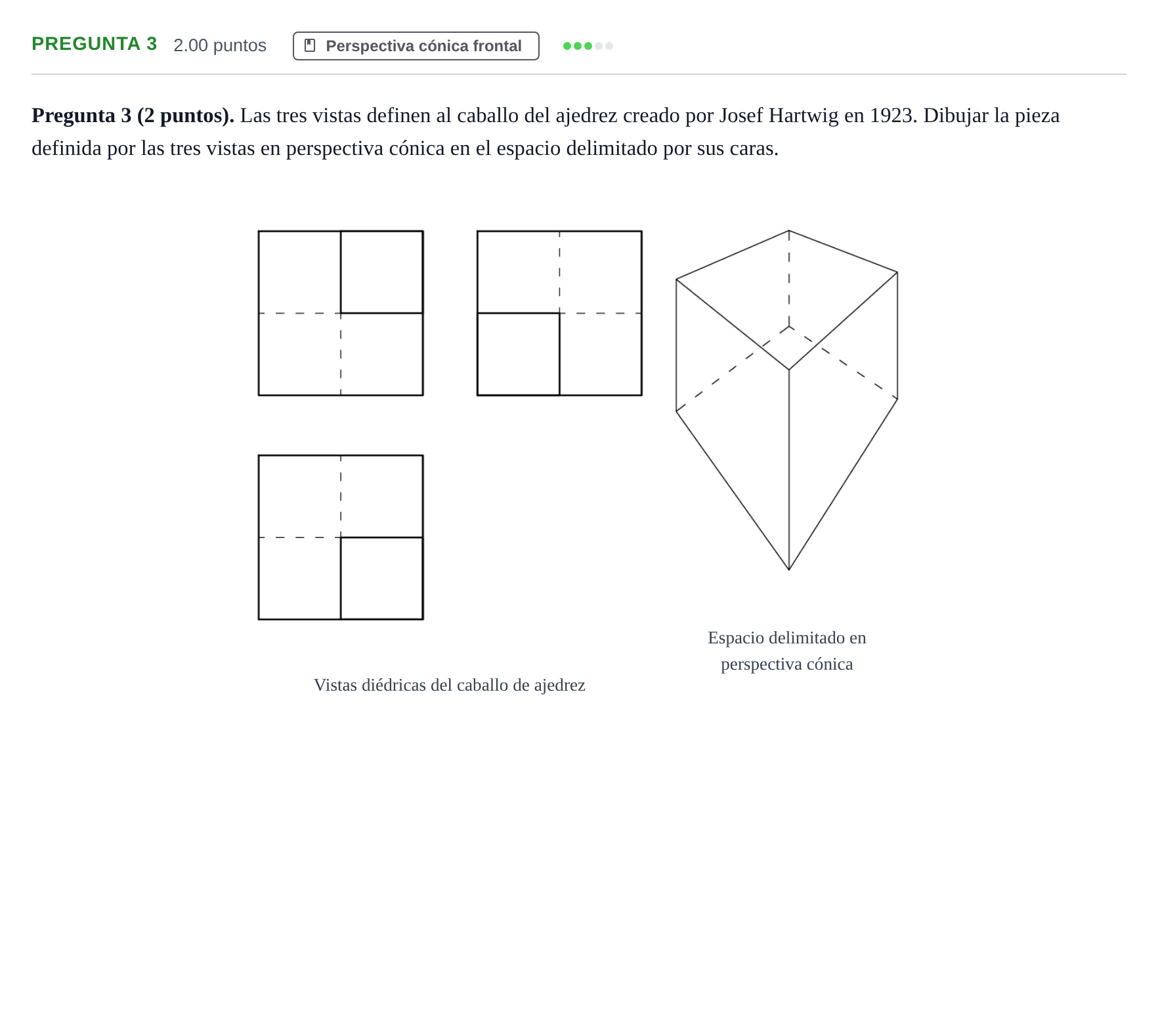

Dibujar la pieza definida por las tres vistas en perspectiva cónica en el espacio delimitado por sus caras.

Solución: Resolución gráfica: 1. Determinar los dos puntos de fuga prolongando las aristas superiores concurrentes del paralelepípedo delimitador hasta su intersección en la línea del horizonte. 2. Dividir las caras del paralelepípedo según las proporciones de las vistas (cuadrantes de tamaño mitad en anchura, profundidad y altura). 3. Fugar las líneas de construcción desde los puntos de fuga izquierdo y derecho para definir las partes entrantes y salientes de la pieza. 4. Trazar el contorno visto y oculto de la figura tridimensional del caballo de ajedrez con aristas definitivas reforzadas.
