Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2025
Tema: Perspectiva cónica frontal · Del examen Ordinaria (2025)
Enunciado

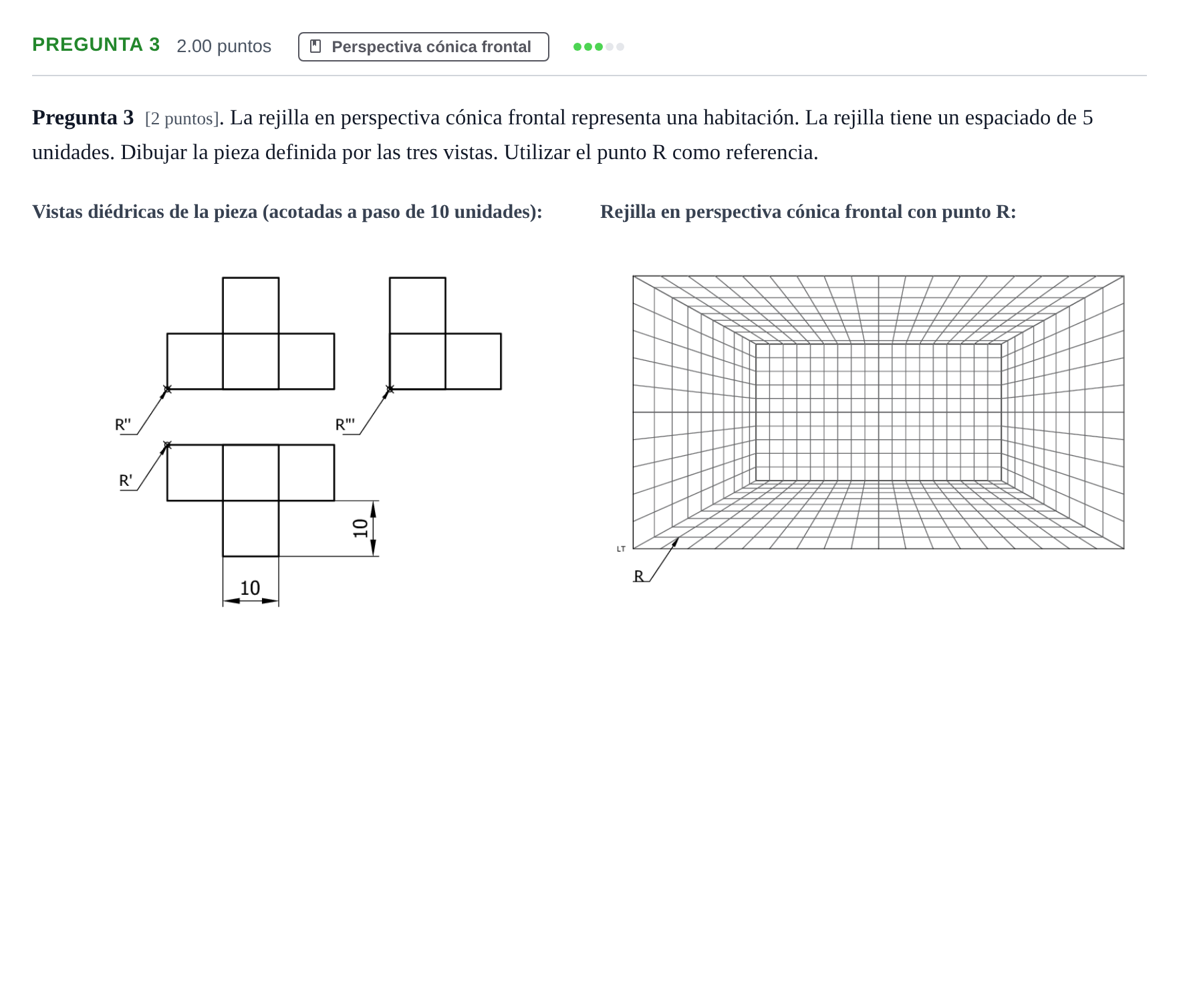

Pregunta 3 [2 puntos]. La rejilla en perspectiva cónica frontal representa una habitación. La rejilla tiene un espaciado de 5 unidades. Dibujar la pieza definida por las tres vistas. Utilizar el punto R como referencia.
Solución
Según los criterios oficiales de corrección
Pregunta 3 (2 puntos). La rejilla en perspectiva cónica frontal representa una habitación. La rejilla tiene un espaciado de 5 unidades. Dibujar la pieza definida por las tres vistas. Utilizar el punto R como referencia.
Solución: Criterios específicos de corrección: - Puntos métricos: 0,5 puntos - Hallar puntos auxiliares: 1 punto - Contorno de la pieza: 0,5 puntos
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
