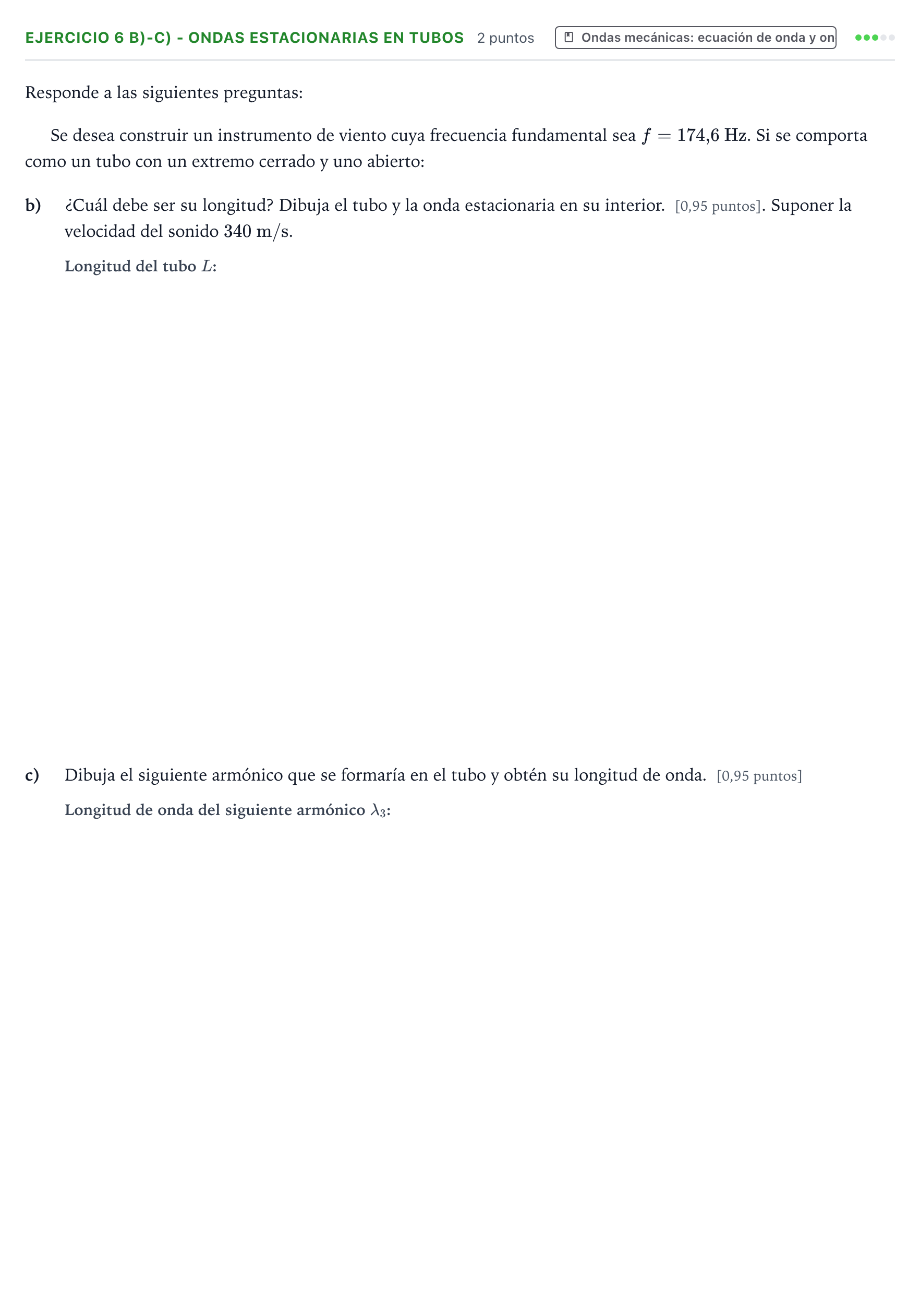

Ejercicio 6 b)-c) - Ondas estacionarias en tubos · Física PAU Aragón Extraordinaria 2023

b) ¿Cuál debe ser su longitud?

Solución: $0{,}4819\text{ m}$ / $48{,}19\text{ cm}$ / $0{,}487\text{ m}$ / $48{,}7\text{ cm}$

c) Obtén la longitud de onda del siguiente armónico.

Solución: $0{,}6425\text{ m}$ / $64{,}25\text{ cm}$ / $0{,}649\text{ m}$ / $64{,}9\text{ cm}$

Dibujos de las ondas estacionarias en el tubo (modos fundamental y siguiente armónico)

Solución: Apartado b) Modo fundamental: El extremo cerrado presenta un nodo de desplazamiento y el extremo abierto presenta un vientre o antinodo. Apartado c) Siguiente armónico ($n=3$): Presenta un nodo en el fondo cerrado, un vientre intermedio, un nodo intermedio y un vientre en la boca abierta.
