Enunciado

EJERCICIO 1

OPCIÓN A

En un ensayo de tracción efectuado a una probeta cilíndrica se ha obtenido el diagrama tensión-deformación que se representa en la figura, donde el punto A señala el límite elástico. Determinar:

a)

El módulo de elasticidad. (0,75 puntos)

b)

El alargamiento de la probeta si se aplica una carga de 20000 N20000\text{ N}, sabiendo que su diámetro es 25 mm25\text{ mm} y su longitud 75 mm75\text{ mm}. (1 punto)

c)

La carga máxima que soporta esta probeta sin deformarse permanentemente. (0,75 puntos)

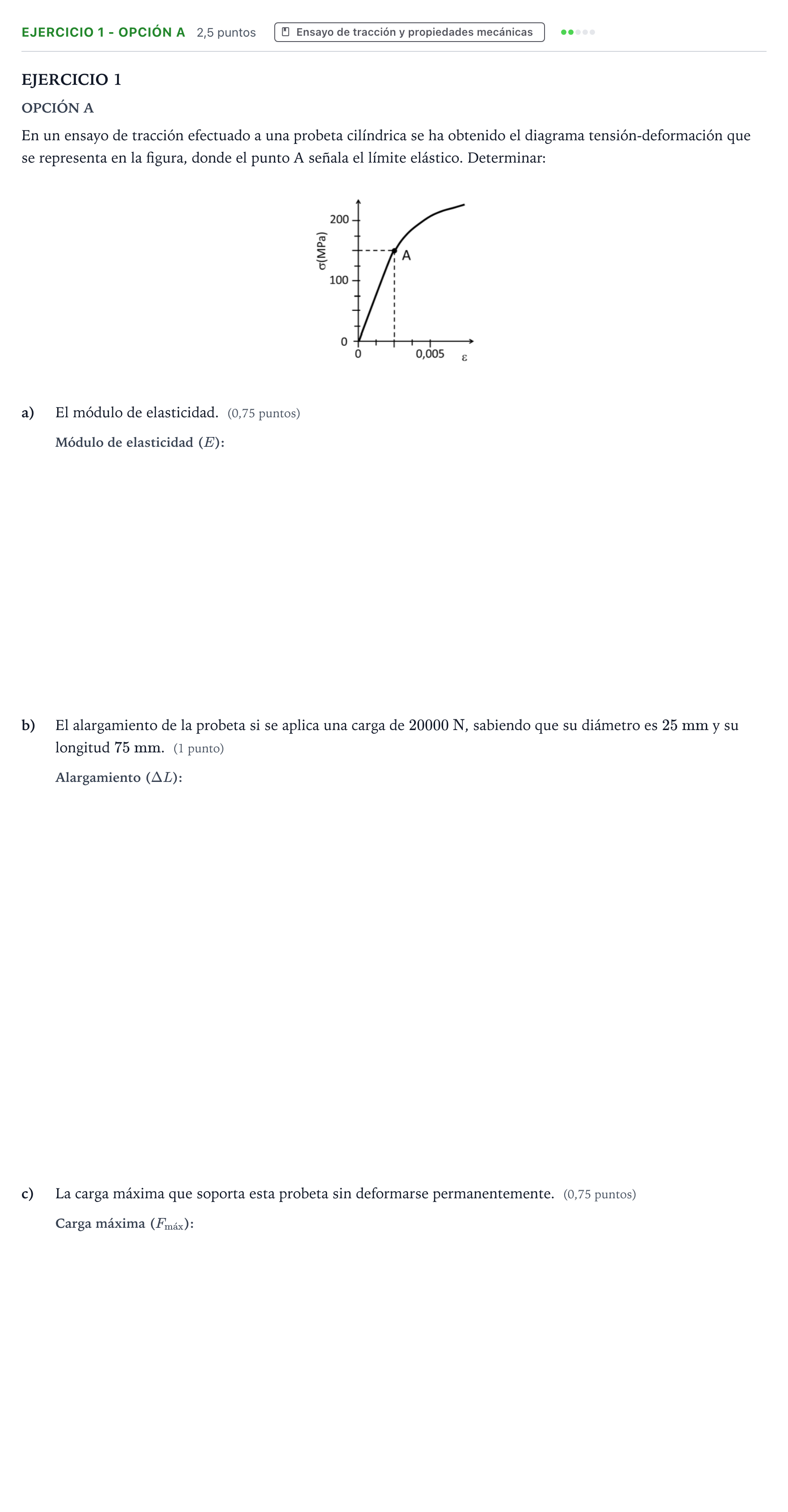

Enunciado: Ejercicio 1 - Opción A · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2025

Solución

Según los criterios oficiales de corrección

a) El módulo de elasticidad. (0,75 puntos)

Solución: 50 GPa / 50000 MPa / 5·10¹⁰ Pa

b) El alargamiento de la probeta si se aplica una carga de 20000 N, sabiendo que su diámetro es 25 mm y su longitud 75 mm. (1 punto)

Solución: 0,061 mm / 6,1·10⁻⁵ m / 61,1 μm

c) La carga máxima que soporta esta probeta sin deformarse permanentemente. (0,75 puntos)

Solución: 73,63 kN / 73631 N
