Ejercicio 1 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Tema: Ensayo de tracción y propiedades mecánicas · Del examen Ordinaria Reserva (2024)

Enunciado

Una barra de acero de 16 mm de diámetro, 500 mm de longitud y módulo de elasticidad de 220 MPa está sometida a tracción.

a)

Calcular la fuerza necesaria, expresada en N, para alargar la barra elásticamente hasta una longitud total de 510 mm (1 punto).

N

b)

Determinar si la barra de acero se deformará plásticamente al aplicarle una fuerza de 100000 N, sabiendo que su límite elástico es 400 MPa (1 punto).

Sí

No

c)

Indicar la diferencia fundamental entre los ensayos dinámicos y los ensayos estáticos de los materiales. Proponer un ejemplo de cada tipo (0,5 puntos).

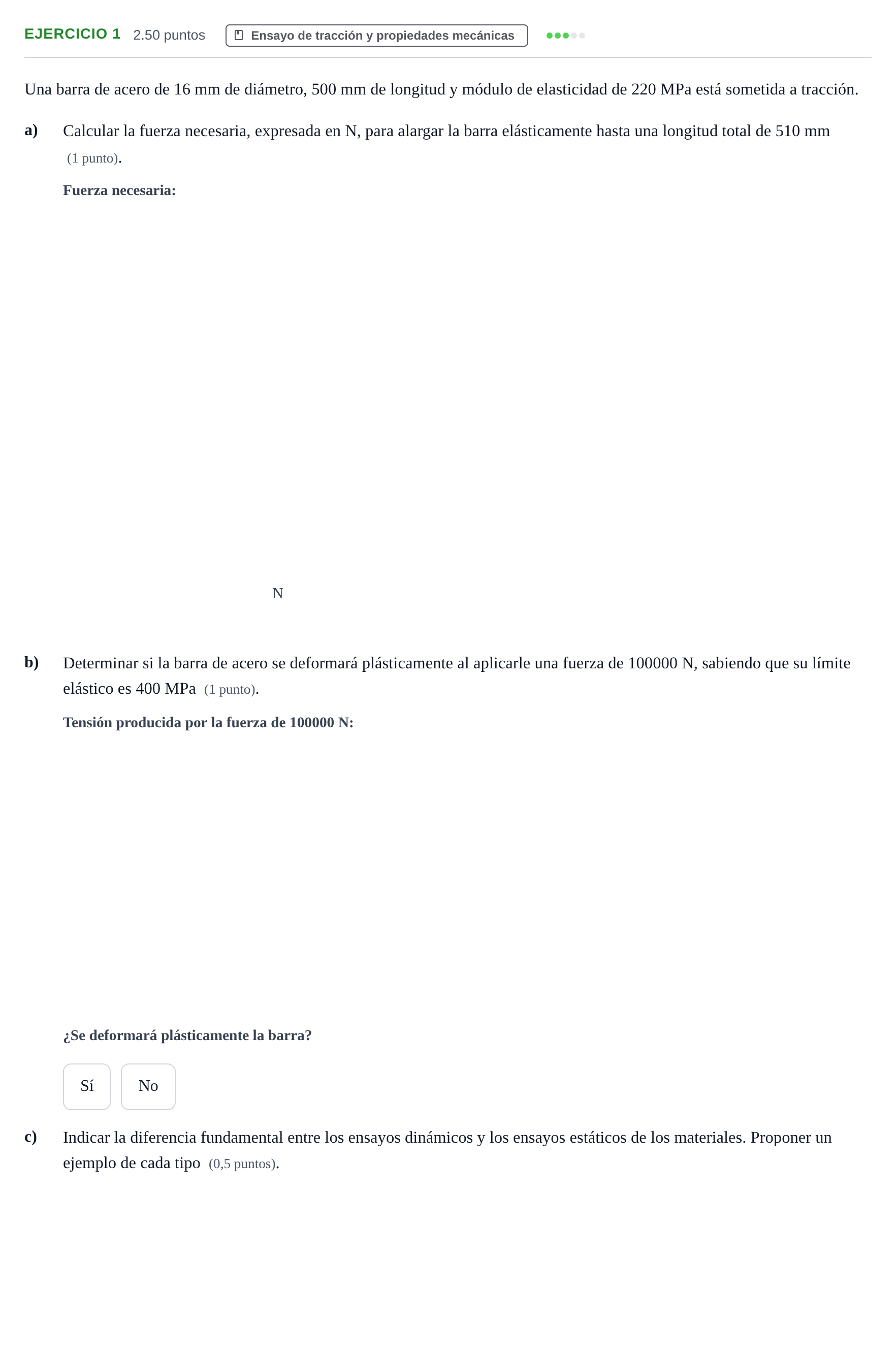

Enunciado: Ejercicio 1 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Solución

Según los criterios oficiales de corrección

a) Calcular la fuerza necesaria, expresada en N, para alargar la barra elásticamente hasta una longitud total de 510 mm (1 punto).

Solución: 884,68 N / 884 N

b) Tensión producida por una fuerza de 100000 N

Solución: 497,36 MPa / 4,97·10^8 Pa

b) Determinar si la barra de acero se deformará plásticamente

Solución: Sí

c) Indicar la diferencia fundamental entre los ensayos dinámicos y los ensayos estáticos de los materiales. Proponer un ejemplo de cada tipo (0,5 puntos).

Solución: En los ensayos estáticos las cargas o fuerzas se aplican de forma lenta, progresiva o constante en el tiempo (por ejemplo, el ensayo de tracción o el ensayo de dureza Brinell). En los ensayos dinámicos las cargas se aplican de forma rápida, brusca, instantánea o cíclica variable (por ejemplo, el ensayo de resiliencia mediante péndulo de Charpy o el ensayo de fatiga).
