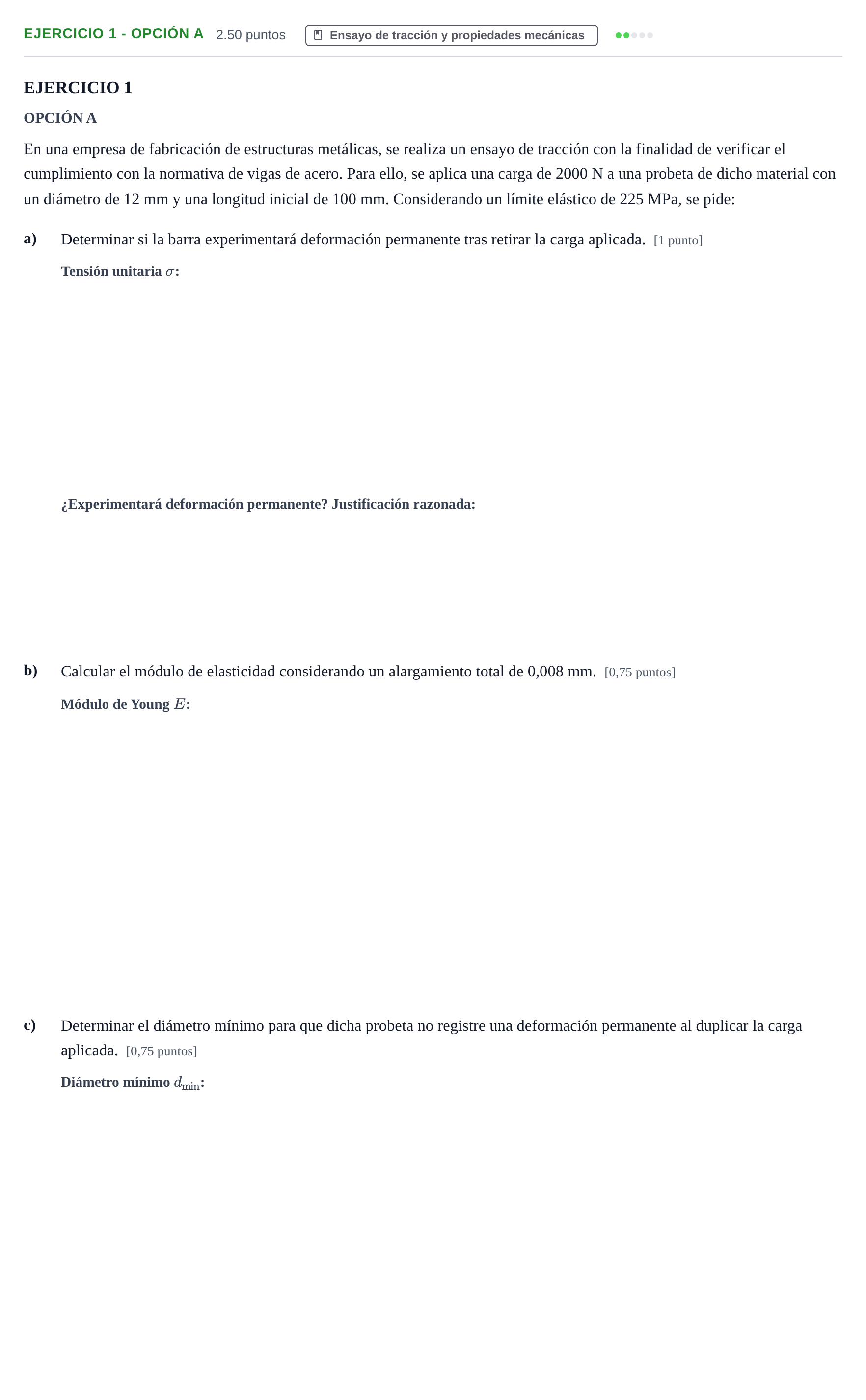

EJERCICIO 1

OPCIÓN A

En una empresa de fabricación de estructuras metálicas, se realiza un ensayo de tracción con la finalidad de verificar el cumplimiento con la normativa de vigas de acero. Para ello, se aplica una carga de 2000 N a una probeta de dicho material con un diámetro de 12 mm y una longitud inicial de 100 mm. Considerando un límite elástico de 225 MPa, se pide:

a)

Determinar si la barra experimentará deformación permanente tras retirar la carga aplicada. [1 punto]

b)

Calcular el módulo de elasticidad considerando un alargamiento total de 0,008 mm. [0,75 puntos]

c)

Determinar el diámetro mínimo para que dicha probeta no registre una deformación permanente al duplicar la carga aplicada. [0,75 puntos]
