Enunciado

En un ensayo Brinell de dureza se aplica una carga de 250 kp con un penetrador de 5 mm de diámetro. Tras un tiempo de aplicación de 15 s, se genera una huella de 2 mm de diámetro.

c)

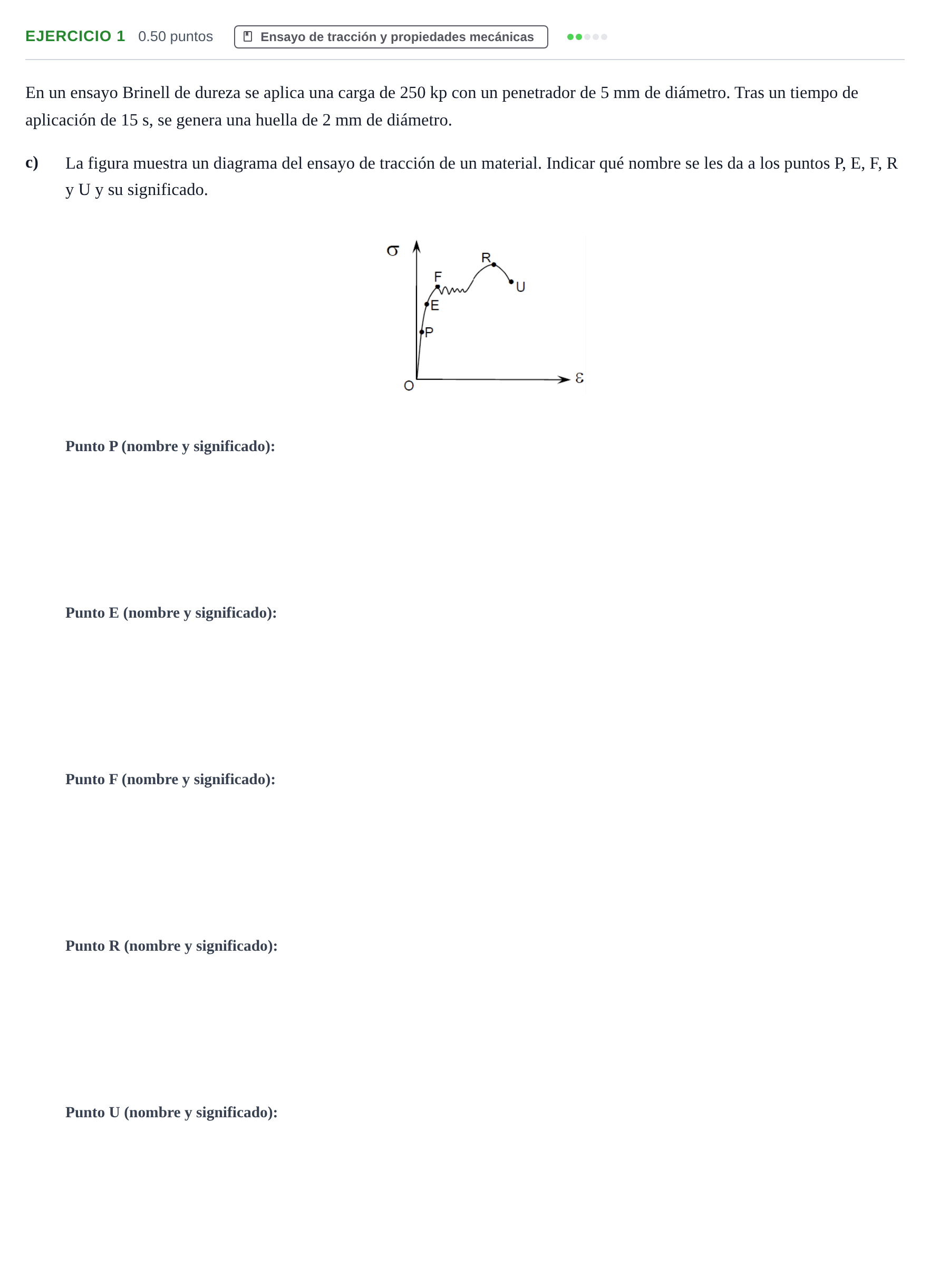

La figura muestra un diagrama del ensayo de tracción de un material. Indicar qué nombre se les da a los puntos P, E, F, R y U y su significado.

Enunciado: Ejercicio 1 - Ensayo de tracción y propiedades me… · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

Solución

Según los criterios oficiales de corrección

c) Punto P: nombre y significado

Solución: Límite de proporcionalidad: tensión máxima hasta la cual la relación entre tensión y deformación es lineal (se cumple la ley de Hooke).

c) Punto E: nombre y significado

Solución: Límite elástico: tensión máxima que soporta el material sin experimentar deformaciones plásticas o permanentes tras retirar la carga.

c) Punto F: nombre y significado

Solución: Límite de fluencia: tensión a partir de la cual se produce un aumento de la deformación sin un incremento sensible de la carga aplicada.

c) Punto R: nombre y significado

Solución: Límite de resistencia a la tracción (o tensión máxima): valor máximo de tensión que puede soportar el material en el ensayo antes de iniciarse la estricción.

c) Punto U: nombre y significado

Solución: Tensión o punto de rotura: valor de tensión en el momento en que se produce la fractura o rotura de la probeta.
