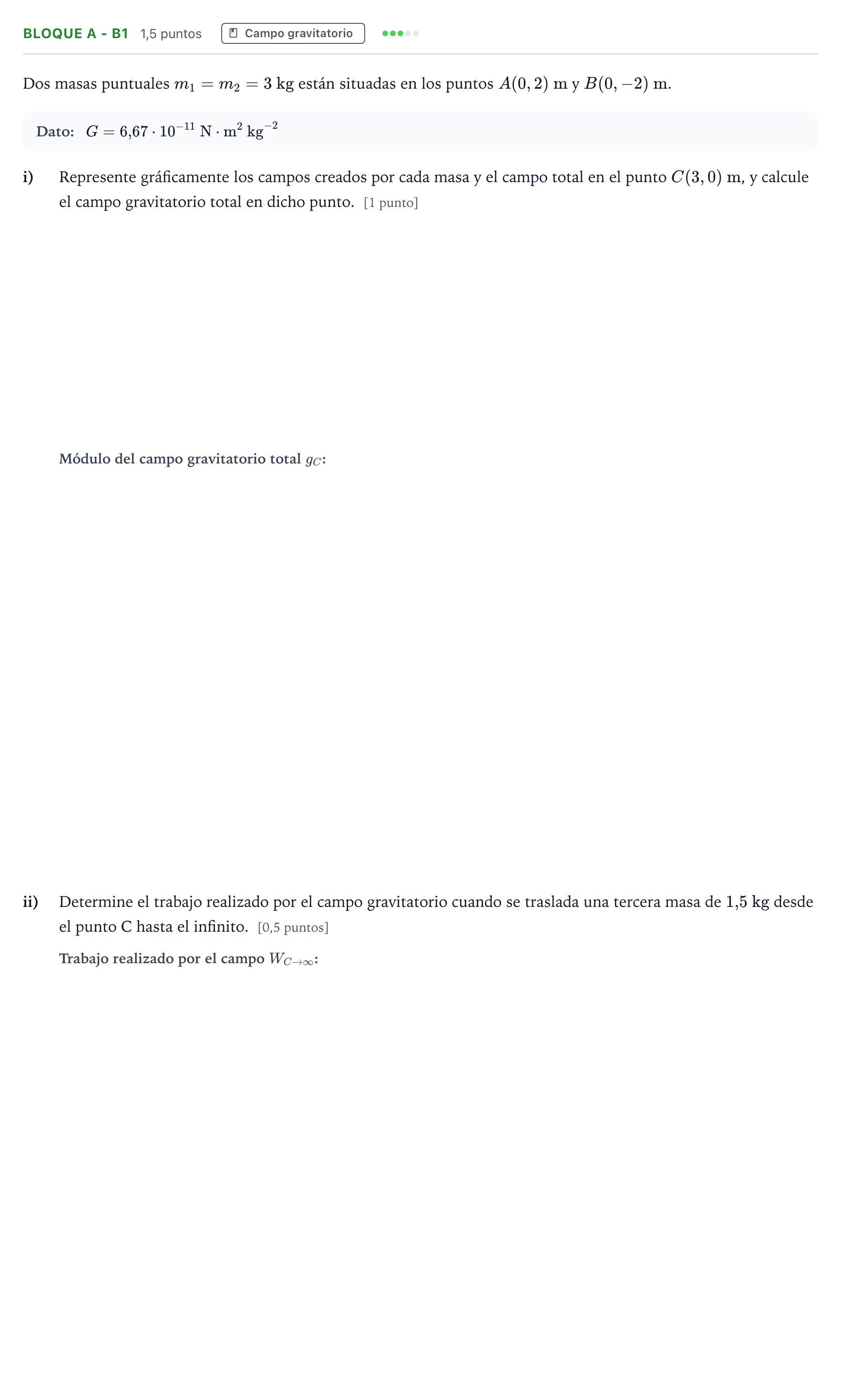

Bloque A - b1 · Física PAU Andalucía Ordinaria Suplente 2 2026

i) Represente gráficamente los campos creados por cada masa y el campo total en el punto C(3,0) m

Solución: Dibujo en unos ejes cartesianos con las masas $m_1$ en $(0,2)$ y $m_2$ en $(0,-2)$. Desde el punto $C(3,0)$ se trazan: - Un vector $\vec{g}_1$ apuntando hacia $A(0,2)$ (hacia arriba y a la izquierda). - Un vector $\vec{g}_2$ apuntando hacia $B(0,-2)$ (hacia abajo y a la izquierda), de igual módulo que $\vec{g}_1$. - Las componentes verticales se anulan por simetría ($g_{1y} = -g_{2y}$). - El vector campo gravitatorio total $\vec{g}_C = \vec{g}_1 + \vec{g}_2$ está dirigido sobre el eje X apuntando hacia el origen de coordenadas ($-\vec{i}$).

i) Calcule el campo gravitatorio total en dicho punto

Solución: $2{,}56\cdot 10^{-11}$ N/kg / $2{,}56\cdot 10^{-11}$ m/s²
