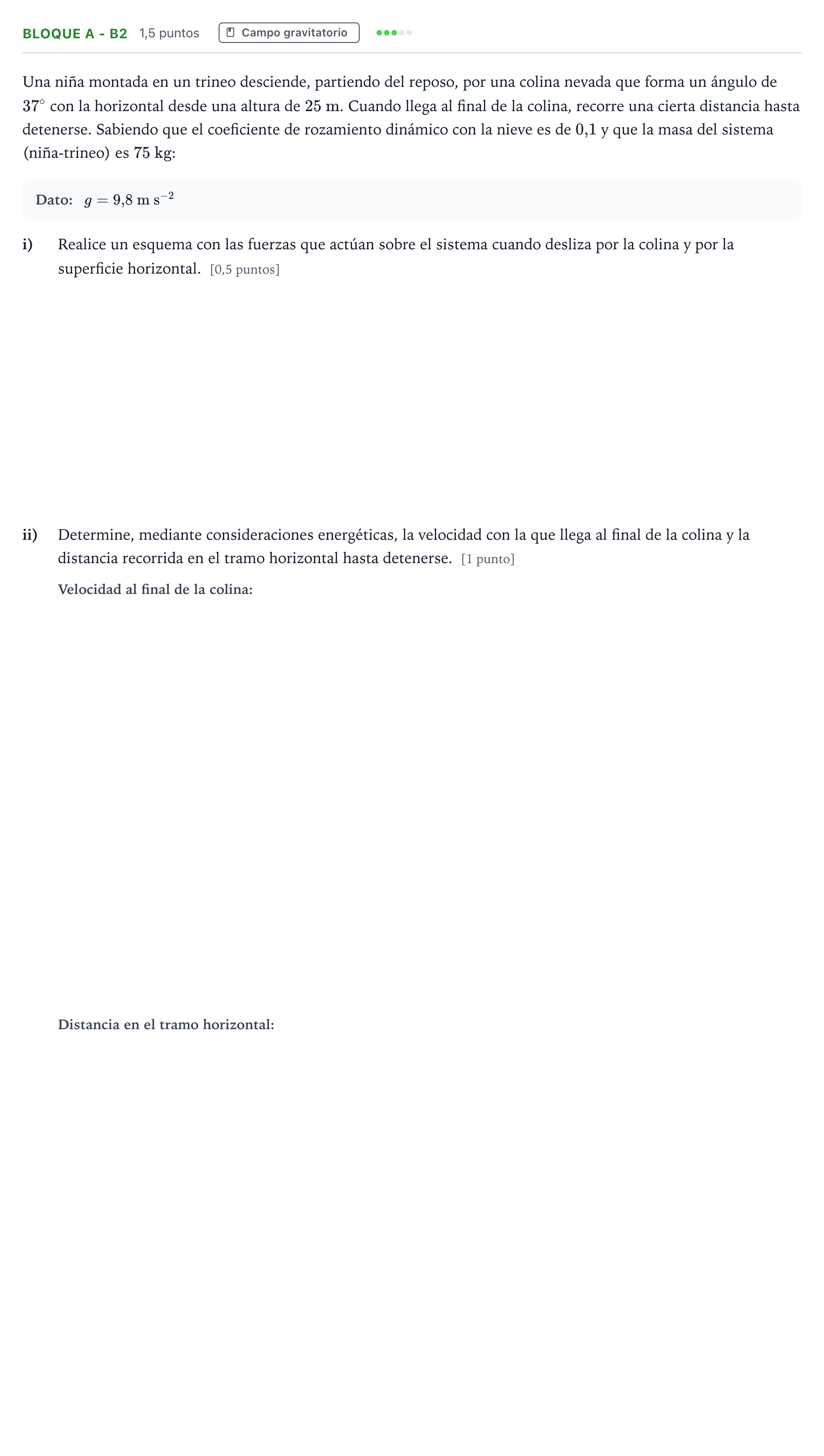

Bloque A - b2 · Física PAU Andalucía Ordinaria Suplente 2 2026

i) Realice un esquema con las fuerzas que actúan sobre el sistema cuando desliza por la colina y por la superficie horizontal

Solución: Esquema gráfico con dos partes: 1. En la colina (plano inclinado $\alpha = 37^\circ$): - Peso $\vec{P} = m\vec{g}$, vertical hacia abajo. - Fuerza normal $\vec{N}_1$, perpendicular a la superficie hacia arriba. - Fuerza de rozamiento $\vec{F}_{r1}$, paralela a la superficie y en sentido contrario al movimiento (hacia arriba del plano). 2. En la superficie horizontal: - Peso $\vec{P} = m\vec{g}$, vertical hacia abajo. - Fuerza normal $\vec{N}_2$, vertical hacia arriba ($N_2 = P$). - Fuerza de rozamiento $\vec{F}_{r2}$, horizontal y opuesta a la velocidad (hacia atrás).

ii) Velocidad con la que llega al final de la colina

Solución: $20{,}6$ m/s / $20{,}61$ m/s
