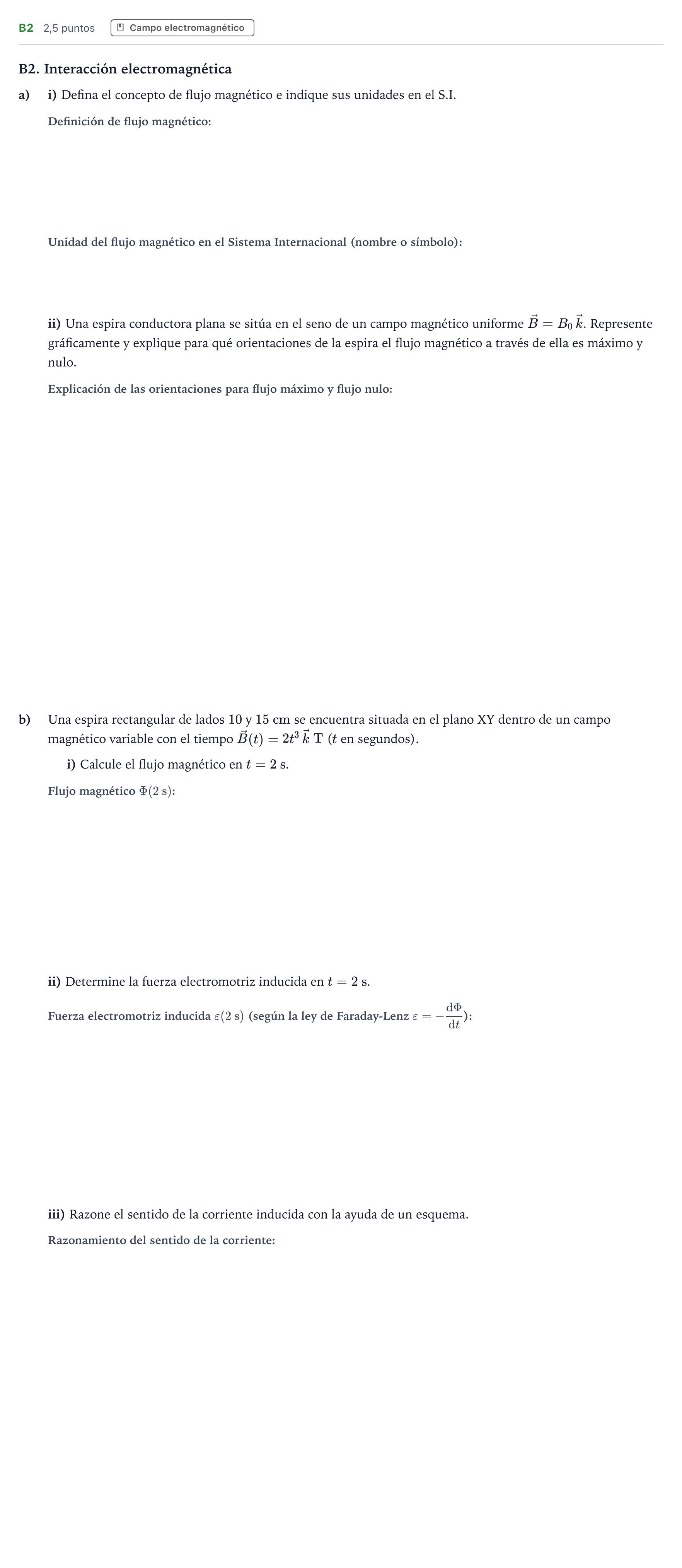

Ejercicio B2 · Física PAU Andalucía Extraordinaria Titular 2023

a) i) Defina el concepto de flujo magnético

Solución: El flujo magnético mide el número de líneas de inducción magnética que atraviesan una superficie dada. Para una superficie plana de área $S$ en un campo magnético uniforme $\vec{B}$, se define como el producto escalar $\Phi = \vec{B} \cdot \vec{S} = B\,S\cos\theta$, donde $\theta$ es el ángulo entre el vector campo magnético y el vector normal a la superficie.

a) i) Indique sus unidades en el S.I.

Solución: weber / Wb

a) ii) Explique para qué orientaciones de la espira el flujo magnético a través de ella es máximo y nulo

Solución: Flujo máximo (en módulo) cuando el plano de la espira es perpendicular a las líneas de campo magnético ($\vec{S}$ paralelo o antiparalelo a $\vec{B}$, con $\theta = 0^\circ$ o $180^\circ$). Flujo nulo cuando el plano de la espira es paralelo a las líneas de campo magnético ($\vec{S}$ perpendicular a $\vec{B}$, con $\theta = 90^\circ$ o $270^\circ$).

b) i) Calcule el flujo magnético en $t = 2\text{ s}$

Solución: $0{,}24$ Wb
