Ejercicio B2 · Física PAU Andalucía Ordinaria Suplente 2023

Tema: Campo electromagnético · Del examen Ordinaria Suplente (2023)

Enunciado

B2. a) Indique el sentido de la corriente inducida en una espira cuando el polo norte de un imán:

i) se acerca a la espira;

ii) se aleja de la espira.

Justifique las respuestas con la ayuda de un esquema.

b) Una espira de 12 cm12\text{ cm} de radio se coloca en un campo magnético uniforme de 0,5 T0{,}5\text{ T} y se hace girar con una frecuencia de 20 Hz20\text{ Hz} en torno a uno de sus diámetros. En el instante inicial el plano de la espira es perpendicular al campo.

i) Escriba la expresión del flujo magnético que atraviesa la espira en función del tiempo;

ii) determine el valor máximo de la fuerza electromotriz inducida.

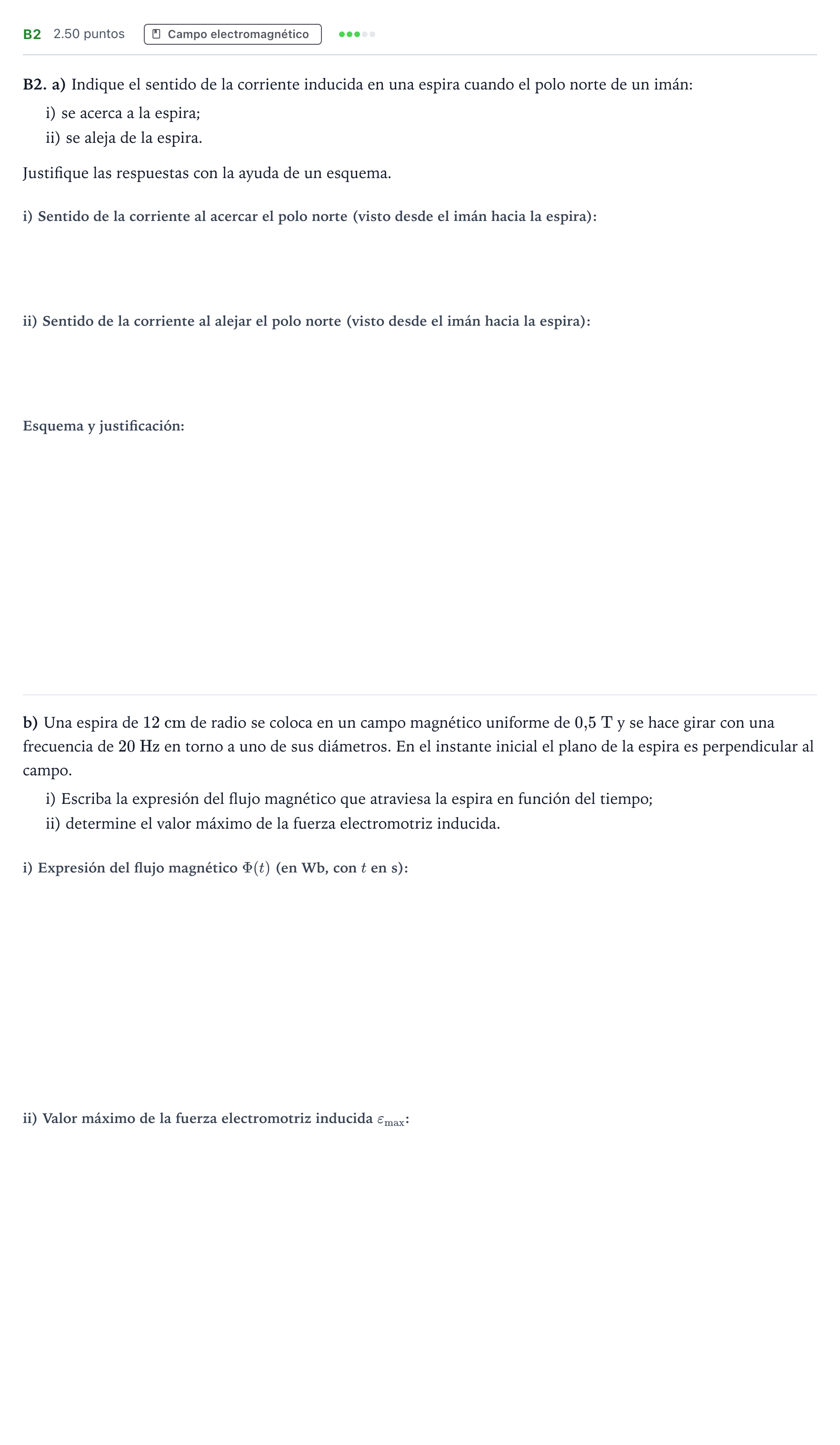

Enunciado: Ejercicio B2 · Física PAU Andalucía Ordinaria Suplente 2023

Solución

Solución de AprenAI (no es la oficial)

a) i) Sentido de la corriente inducida cuando el polo norte de un imán se acerca a la espira

Solución: Antihorario / contrario a las agujas del reloj

a) ii) Sentido de la corriente inducida cuando el polo norte de un imán se aleja de la espira

Solución: Horario / en el sentido de las agujas del reloj

a) Justifique las respuestas con la ayuda de un esquema

Solución: El esquema debe representar: 1. Caso (i): La espira frente al imán con el polo norte acercándose hacia ella (vv hacia la espira). Las líneas de B⃗imaˊn\vec{B}_{\text{imán}} dirigidas hacia la espira aumentan; se dibuja el campo inducido B⃗ind\vec{B}_{\text{ind}} en sentido contrario (alejándose de la espira hacia el imán, cara con polo N) y la corriente inducida en sentido antihorario visto desde el imán. 2. Caso (ii): El imán con el polo norte alejándose (vv hacia atrás). Las líneas de B⃗imaˊn\vec{B}_{\text{imán}} disminuyen; se dibuja B⃗ind\vec{B}_{\text{ind}} en el mismo sentido que B⃗imaˊn\vec{B}_{\text{imán}} (atrayendo al imán, cara con polo S) y la corriente inducida en sentido horario visto desde el imán.

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
