Problema 3 · Física UB Juny 2021
Tema: Lents primes i miralls esfèrics: formació d'imatges · Del examen Juny (2021)
Enunciado

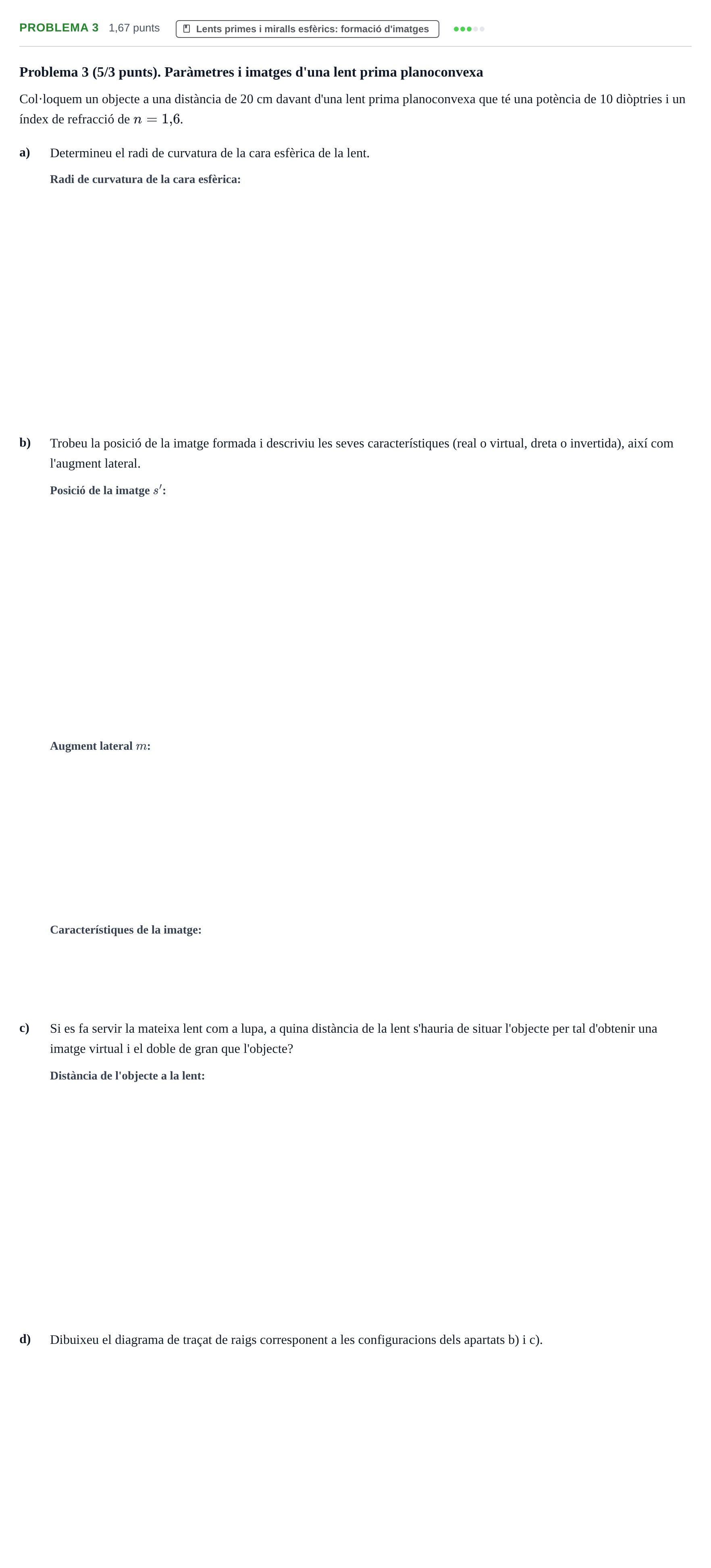

Problema 3 (5/3 punts). Paràmetres i imatges d'una lent prima planoconvexa
Col·loquem un objecte a una distància de 20 cm davant d'una lent prima planoconvexa que té una potència de 10 diòptries i un índex de refracció de .
a)
Determineu el radi de curvatura de la cara esfèrica de la lent.
b)
Trobeu la posició de la imatge formada i descriviu les seves característiques (real o virtual, dreta o invertida), així com l'augment lateral.
c)
Si es fa servir la mateixa lent com a lupa, a quina distància de la lent s'hauria de situar l'objecte per tal d'obtenir una imatge virtual i el doble de gran que l'objecte?
d)
Dibuixeu el diagrama de traçat de raigs corresponent a les configuracions dels apartats b) i c).
Solución
Según los criterios oficiales de corrección
Característiques de la imatge (apartat b) i traçat de raigs (apartat d):
Solución: Real, invertida. Traçat de raigs: - Apartat b): L'objecte està al doble de la distància focal (). El raig paral·lel passa pel focus imatge i el raig que passa pel centre òptic segueix recte; es creuen a . - Apartat c): L'objecte se situa entre el focus objecte i el centre de la lent (). La prolongació cap enrere dels raigs refractats convergeix a , donant una imatge virtual i amplificada.
a) Determineu el radi de curvatura de la cara esfèrica de la lent.
Solución: -6 cm / -0.06 m / 6 cm / 0.06 m
b) Posició de la imatge formada :
Solución: +20 cm / 0.2 m / 20 cm
b) Augment lateral :
Solución: -1
c) A quina distància de la lent s'hauria de situar l'objecte per tal d'obtenir una imatge virtual i el doble de gran?
Solución: 5 cm / 0.05 m / -5 cm / -0.05 m
