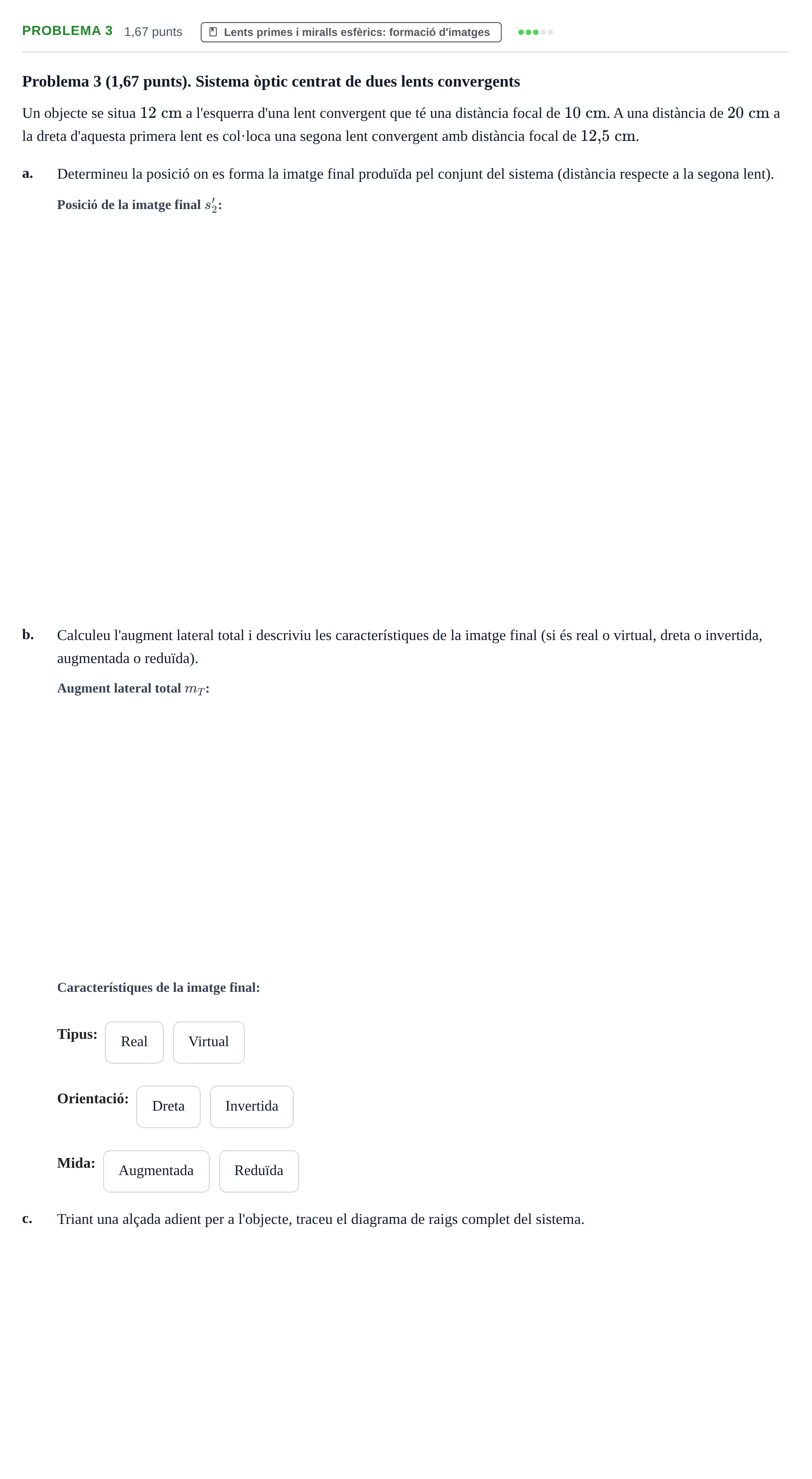

Problema 3 · Física UB 2019

Problema 3 (1,67 punts). Sistema òptic centrat de dues lents convergents

Un objecte se situa $12\text{ cm}$ a l'esquerra d'una lent convergent que té una distància focal de $10\text{ cm}$. A una distància de $20\text{ cm}$ a la dreta d'aquesta primera lent es col·loca una segona lent convergent amb distància focal de $12{,}5\text{ cm}$.

a.

Determineu la posició on es forma la imatge final produïda pel conjunt del sistema (distància respecte a la segona lent).

b.

Calculeu l'augment lateral total i descriviu les característiques de la imatge final (si és real o virtual, dreta o invertida, augmentada o reduïda).

Tipus:

Real

Virtual

Orientació:

Dreta

Invertida

Mida:

Augmentada

Reduïda

c.

Triant una alçada adient per a l'objecte, traceu el diagrama de raigs complet del sistema.
