Problema P1 - Thévenin i superposició · Electrónica UB 2016

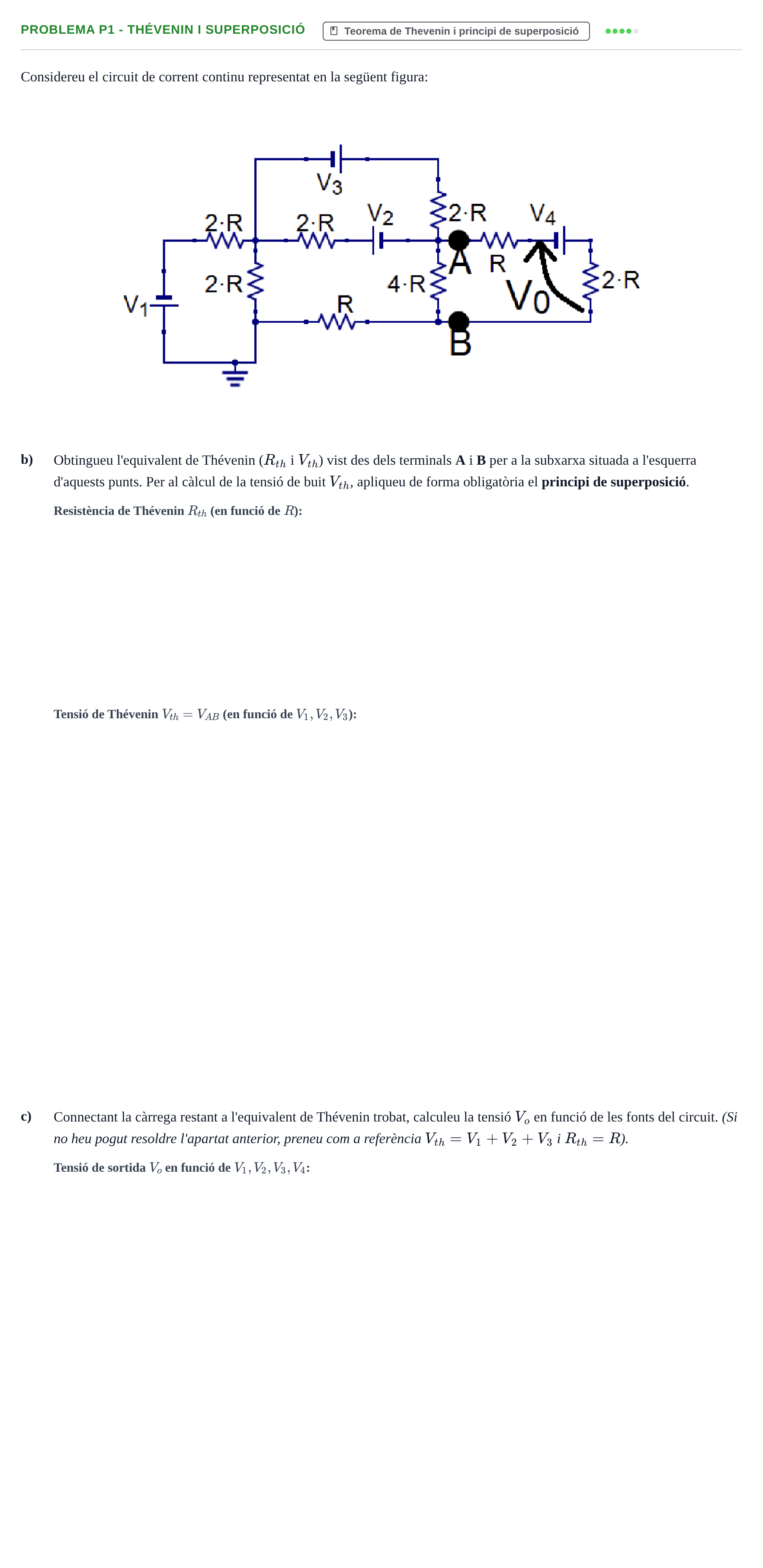

Considereu el circuit de corrent continu representat en la següent figura:

b)

Obtingueu l'equivalent de Thévenin ($R_{th}$ i $V_{th}$) vist des dels terminals A i B per a la subxarxa situada a l'esquerra d'aquests punts. Per al càlcul de la tensió de buit $V_{th}$, apliqueu de forma obligatòria el principi de superposició.

c)

Connectant la càrrega restant a l'equivalent de Thévenin trobat, calculeu la tensió $V_o$ en funció de les fonts del circuit. (Si no heu pogut resoldre l'apartat anterior, preneu com a referència $V_{th} = V_1 + V_2 + V_3$ i $R_{th} = R$).
