Problema 1 - Teorema de Thévenin · Electrónica UB 2015

Tema: Teorema de Thevenin i principi de superposició · Del examen Examen final avaluació única gener 2015 (2015)

Enunciado

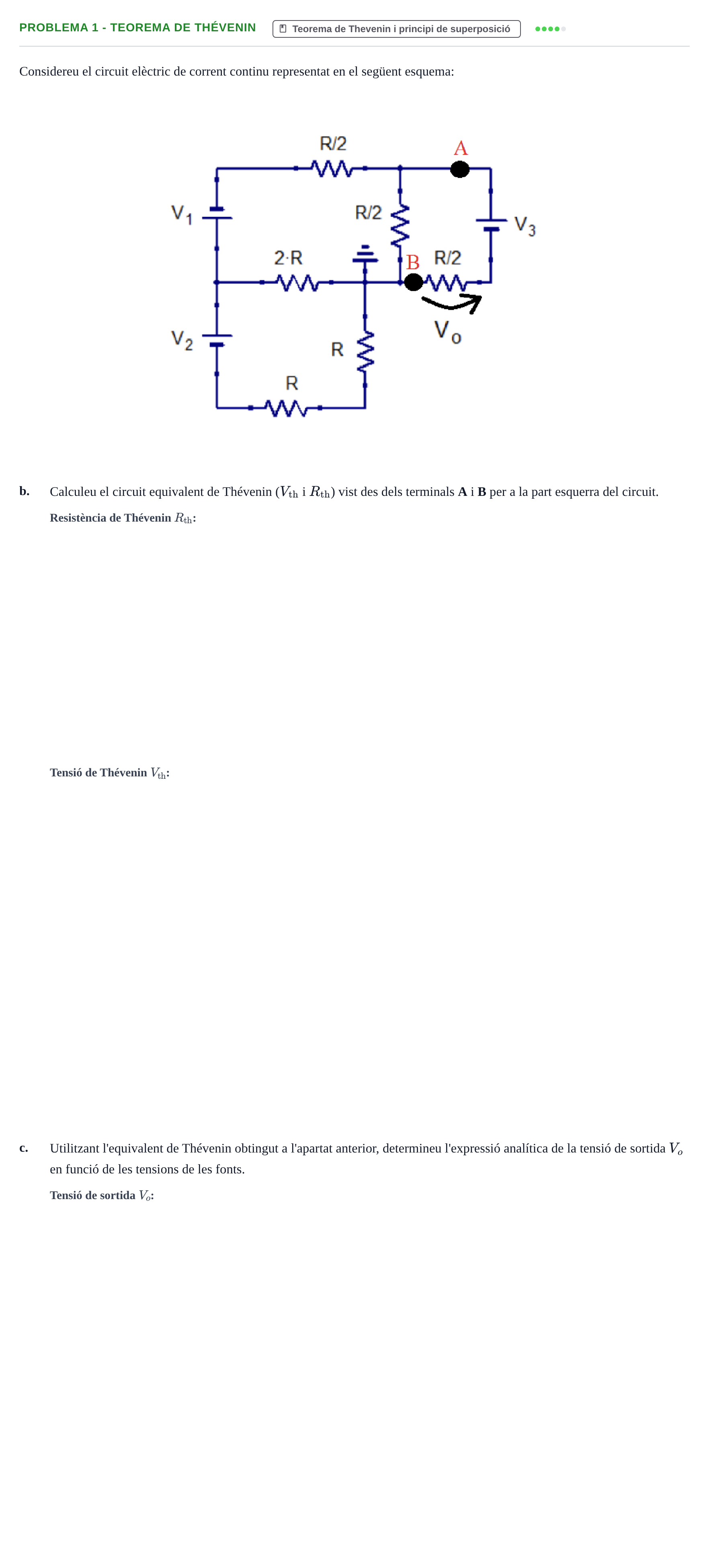

Considereu el circuit elèctric de corrent continu representat en el següent esquema:

Calculeu el circuit equivalent de Thévenin ( $V_{\text{th}}$ i $R_{\text{th}}$ ) vist des dels terminals A i B per a la part esquerra del circuit.

Utilitzant l'equivalent de Thévenin obtingut a l'apartat anterior, determineu l'expressió analítica de la tensió de sortida $V_o$ en funció de les tensions de les fonts.

Enunciado: Problema 1 - Teorema de Thévenin · Electrónica UB 2015

Solución

Según los criterios oficiales de corrección

b. Resistència de Thévenin $R_{\text{th}}$ :

Solución: $\frac{3}{8}R$

b. Tensió de Thévenin $V_{\text{th}}$ :

Solución: $\frac{1}{4}\left(\frac{V_2}{2} - V_1\right)$

c. Utilitzant l'equivalent de Thévenin obtingut a l'apartat anterior, determineu l'expressió analítica de la tensió de sortida $V_o$ en funció de les tensions de les fonts.

Solución: $\frac{1}{7}\left(\frac{V_2}{2} - V_1 - 4V_3\right)$

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
