Problema 1 - Thévenin i superposició · Electrónica UB 2016

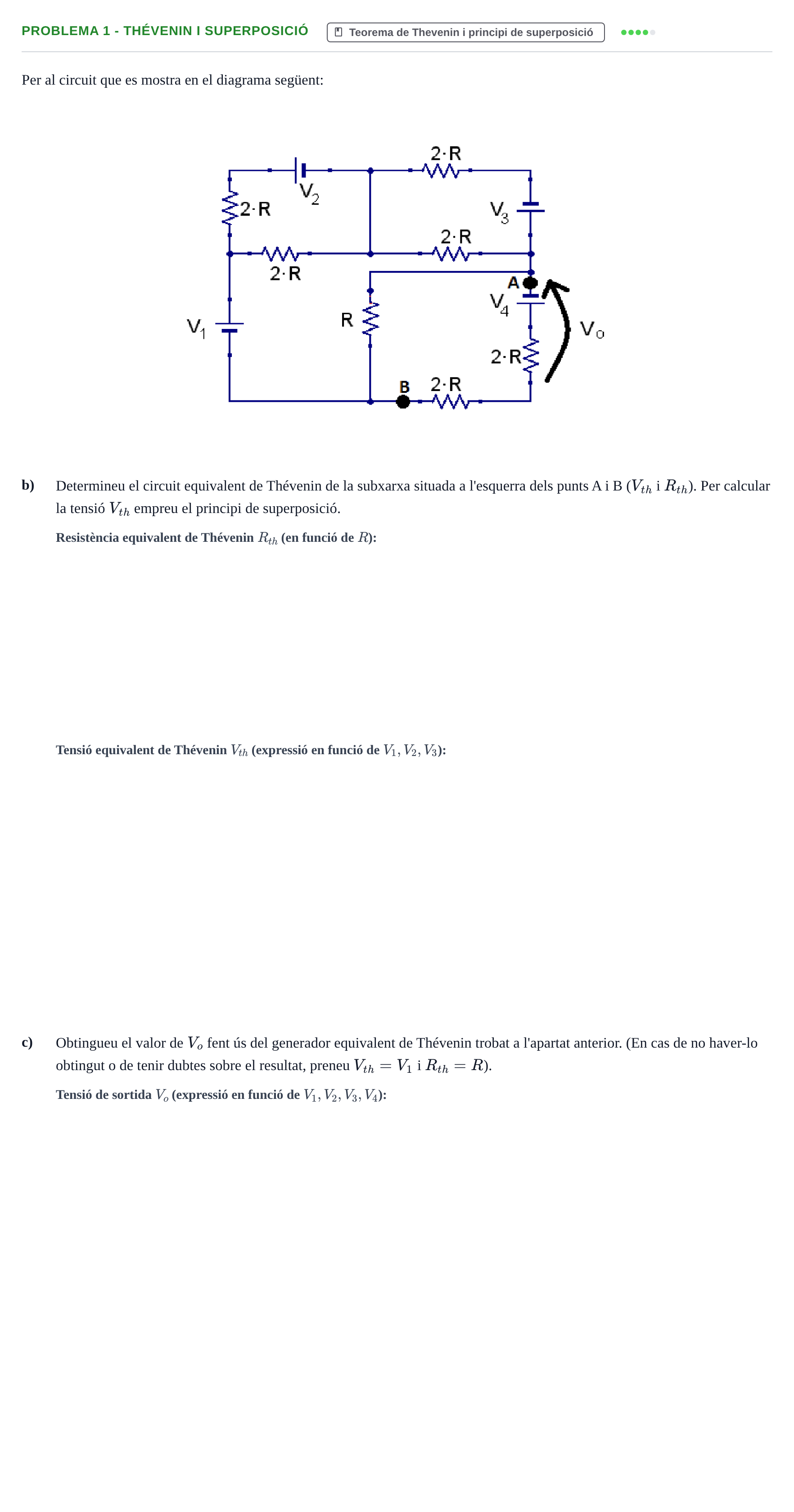

Per al circuit que es mostra en el diagrama següent:

b)

Determineu el circuit equivalent de Thévenin de la subxarxa situada a l'esquerra dels punts A i B ($V_{th}$ i $R_{th}$). Per calcular la tensió $V_{th}$ empreu el principi de superposició.

c)

Obtingueu el valor de $V_o$ fent ús del generador equivalent de Thévenin trobat a l'apartat anterior. (En cas de no haver-lo obtingut o de tenir dubtes sobre el resultat, preneu $V_{th} = V_1$ i $R_{th} = R$).
