Problema 1. Lleis de Kirchhoff i teorema de Thévenin amb superposició

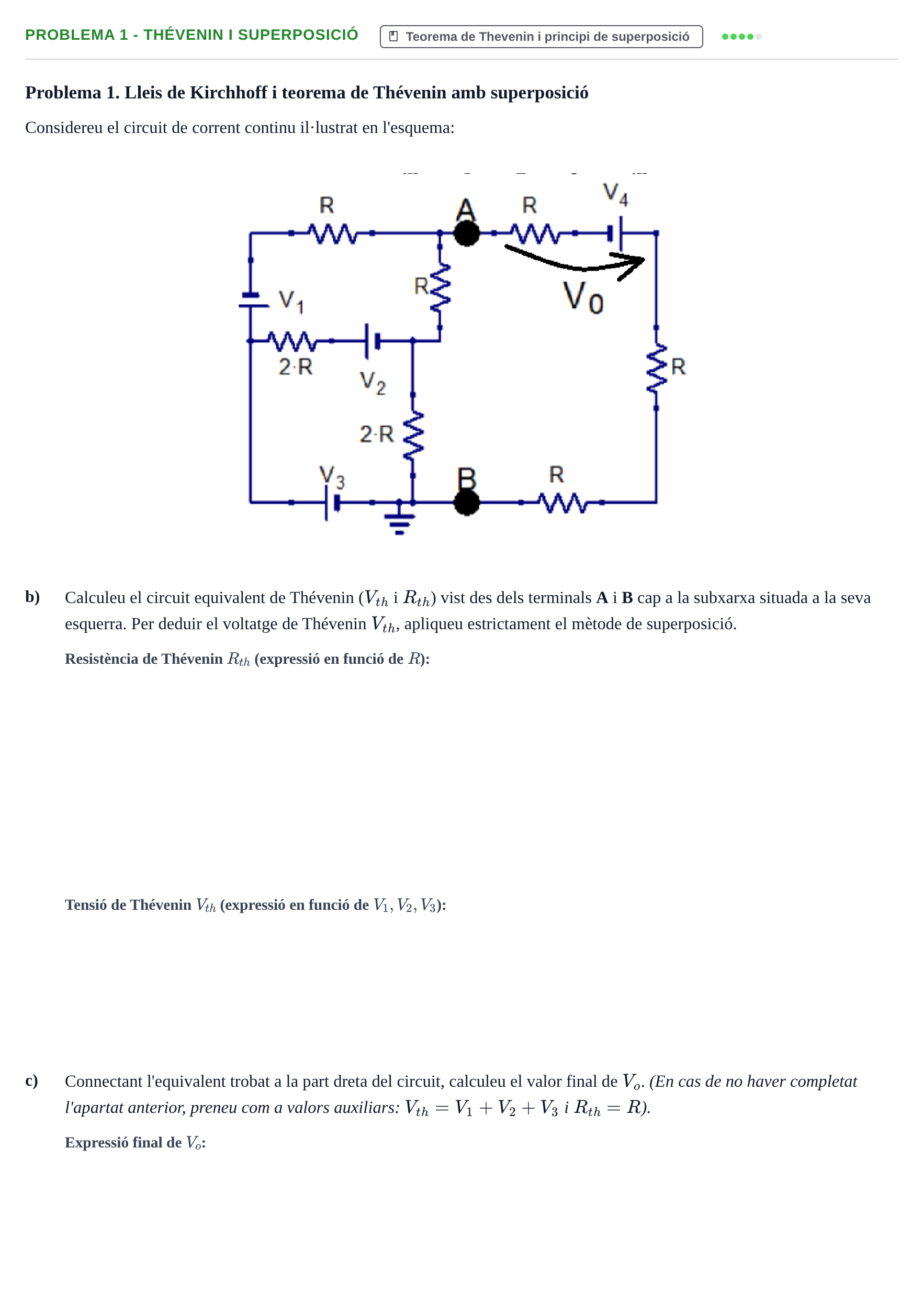

Considereu el circuit de corrent continu il·lustrat en l'esquema:

b)

Calculeu el circuit equivalent de Thévenin ($V_{th}$ i $R_{th}$) vist des dels terminals A i B cap a la subxarxa situada a la seva esquerra. Per deduir el voltatge de Thévenin $V_{th}$, apliqueu estrictament el mètode de superposició.

c)

Connectant l'equivalent trobat a la part dreta del circuit, calculeu el valor final de $V_o$. (En cas de no haver completat l'apartat anterior, preneu com a valors auxiliars: $V_{th} = V_1 + V_2 + V_3$ i $R_{th} = R$).
