Problema 2 · Electrónica UB 2014

Problema 2 (1,5 punts). Equivalent Thévenin i principi de superposició

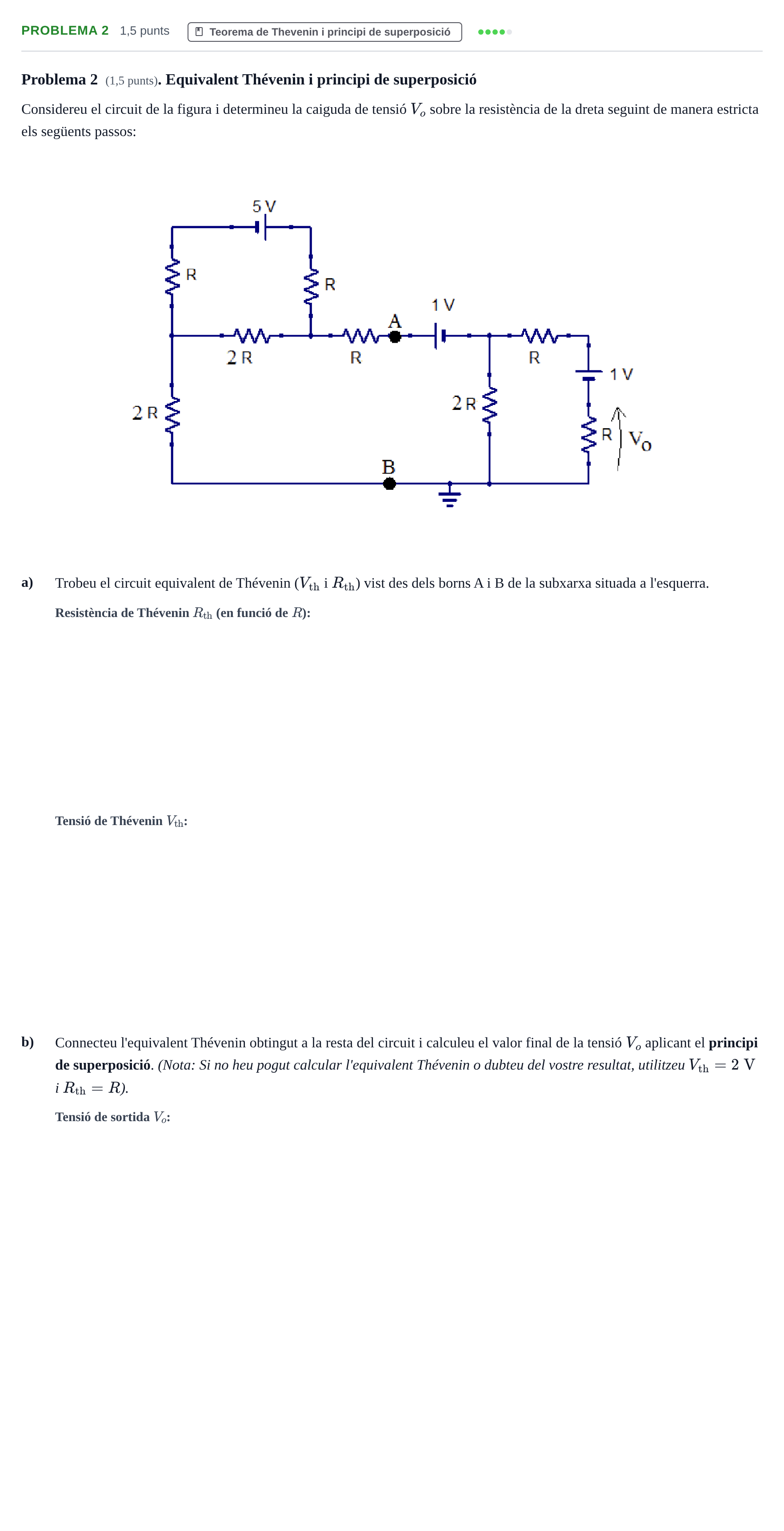

Considereu el circuit de la figura i determineu la caiguda de tensió $V_o$ sobre la resistència de la dreta seguint de manera estricta els següents passos:

a)

Trobeu el circuit equivalent de Thévenin ($V_{\text{th}}$ i $R_{\text{th}}$) vist des dels borns A i B de la subxarxa situada a l'esquerra.

b)

Connecteu l'equivalent Thévenin obtingut a la resta del circuit i calculeu el valor final de la tensió $V_o$ aplicant el principi de superposició. (Nota: Si no heu pogut calcular l'equivalent Thévenin o dubteu del vostre resultat, utilitzeu $V_{\text{th}} = 2\text{ V}$ i $R_{\text{th}} = R$).
