Question 2 · Física II URV Juny 2022

Enunciado

Question 2 (5 points). DC circuit with capacitor and batteries

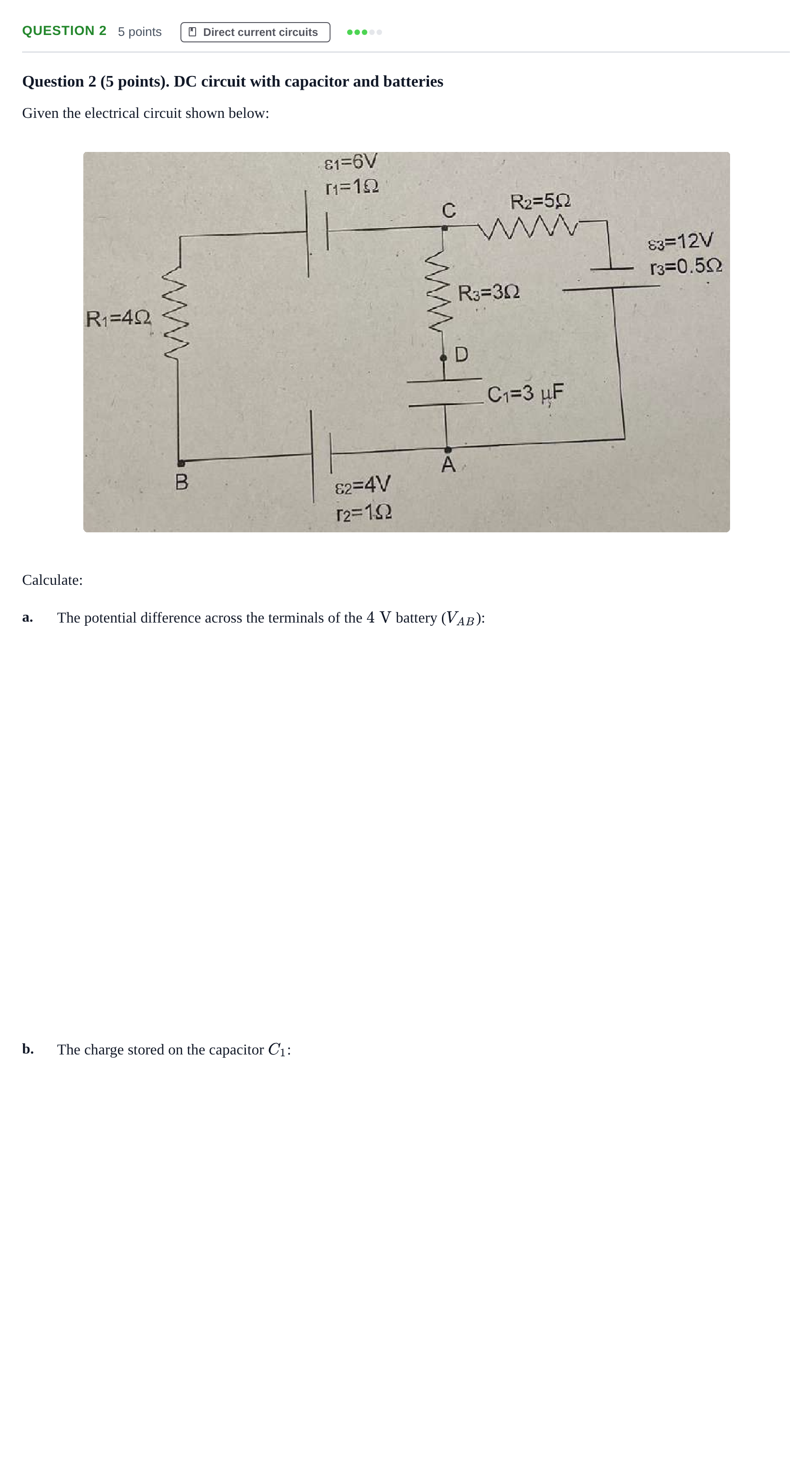

Given the electrical circuit shown below:

Calculate:

The potential difference across the terminals of the $4\text{ V}$ battery ( $V_{AB}$ ):

The charge stored on the capacitor $C_1$ :

Enunciado: Question 2 · Física II URV Juny 2022

Según los criterios oficiales de corrección

a. The potential difference across the terminals of the 4 V battery ( $V_{AB}$ ).

Solución: $-5{,}22$ V

b. The charge stored on the capacitor $C_1$ .

Solución: $15{,}91$ µC
