Pregunta 1 · Física UDL 2018

Tema: Circuits de corrent altern: fasors, impedàncies i potència · Del examen Examen Segon Parcial 2018-2019 (2018)

Enunciado

Pregunta 1 (3 punts). Circuit de corrent altern amb branques en paral·lel

En el circuit que es mostra en el següent esquema elèctric, la diferència de potencial entre els nusos A i B és de VAB=36,1∠3,18∘ VV_{AB} = 36{,}1\angle 3{,}18^\circ\text{ V}:

Calculeu:

a)

El voltatge fasorial Vˉ\bar{V} en els borns de la font d'alimentació. [1 punt]

V

b)

La impedància equivalent Zˉeq\bar{Z}_{\text{eq}} que presenta tot el circuit. [1 punt]

Ω

c)

La intensitat de corrent que circula per la branca purament resistiva (forma polar). [0,5 punts]

A

d)

La intensitat màxima de corrent a través de la branca que conté l'element inductiu. [0,5 punts]

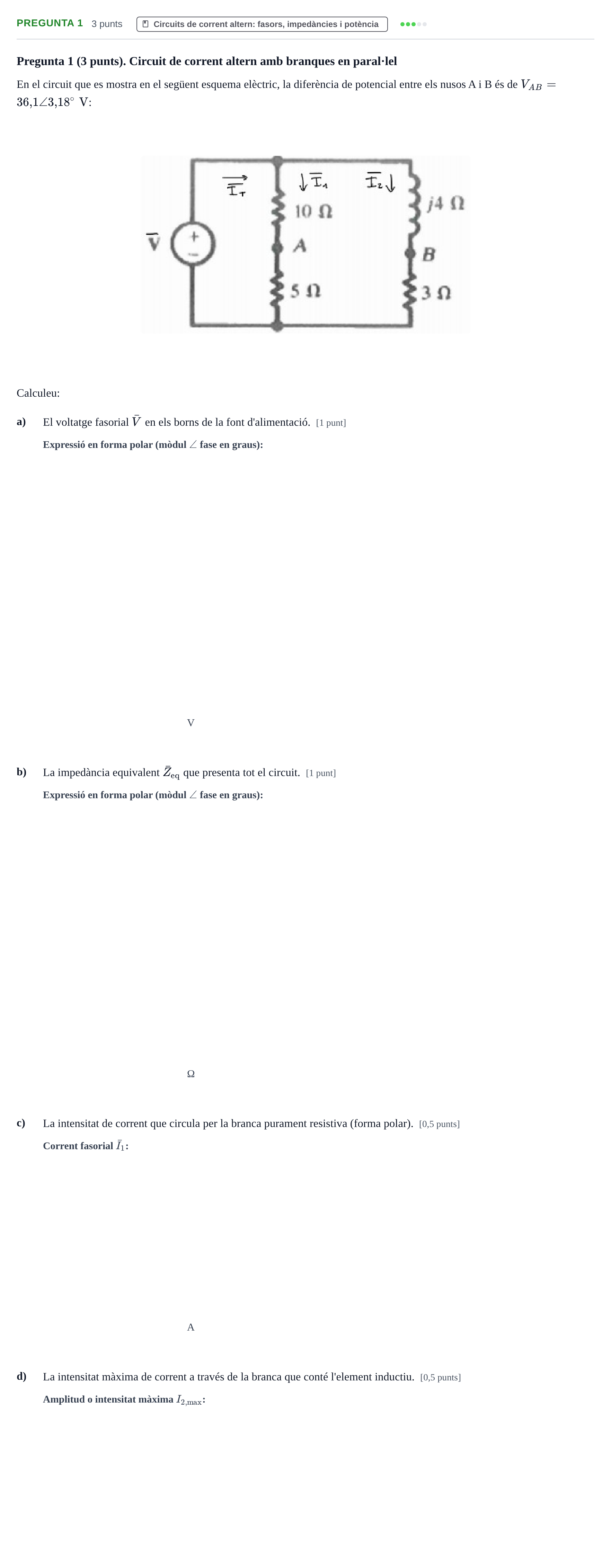

Enunciado: Pregunta 1 · Física UDL 2018

Solución

Según los criterios oficiales de corrección

a. El voltatge fasorial V̄ en els borns de la font d'alimentació.

Solución: 75,1∠(−90∘) V75{,}1\angle(-90^\circ)\text{ V} / 75∠(−90∘) V75\angle(-90^\circ)\text{ V}

b. La impedància equivalent Z̄_eq que presenta tot el circuit.

Solución: 4,07∠40,6∘ Ω4{,}07\angle 40{,}6^\circ\ \Omega

c. La intensitat de corrent que circula per la branca purament resistiva.

Solución: 5∠(−90∘) A5\angle(-90^\circ)\text{ A}

d. La intensitat màxima de corrent a través de la branca que conté l'element inductiu.

Solución: 15 A
