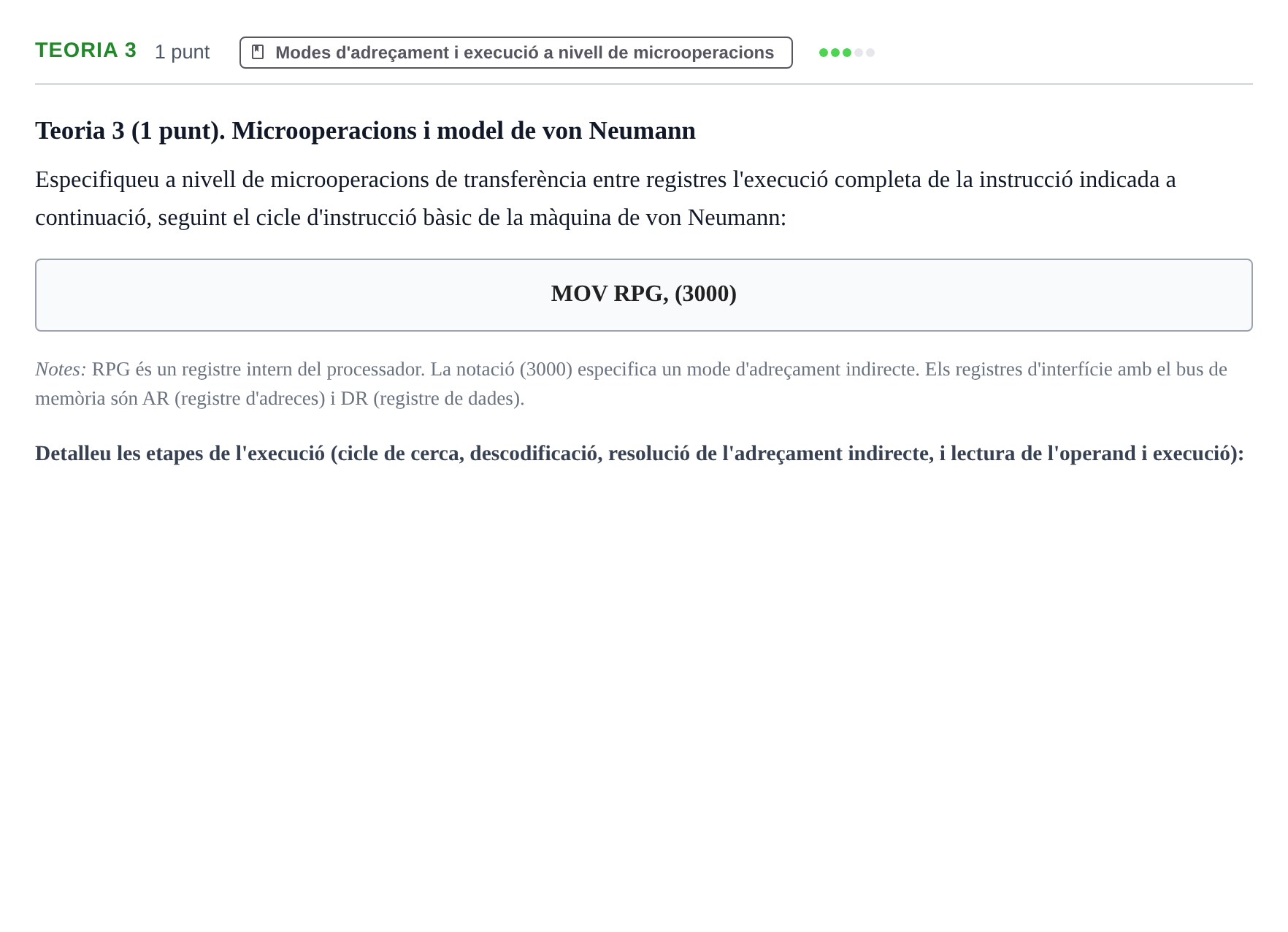

Ejercicio Teoria 3 · Fonaments d'Informàtica UAB 2021

Especifiqueu a nivell de microoperacions de transferència entre registres l'execució completa de la instrucció MOV RPG, (3000)

Solución: 1. Cicle de cerca (Fetch) - $AR \leftarrow \langle PC \rangle$ - Read + espera del temps d'accés a memòria - $DR \leftarrow$ dada del bus - $IR \leftarrow \langle DR \rangle$ ; $PC \leftarrow \langle PC \rangle + 1$ 2. Descodificació (Decode) - S'identifica el codi d'operació i el mode indirecte. 3. Resolució de l'adreçament indirecte - $AR \leftarrow \langle IR \rangle_{\text{Address}}$ (es carrega l'adreça explícita 3000) - Read + espera del temps d'accés a memòria - $DR \leftarrow$ adreça efectiva emmagatzemada a la posició 3000 4. Lectura de l'operand i execució - $AR \leftarrow \langle DR \rangle$ (es carrega l'adreça efectiva) - Read + espera del temps d'accés a memòria - $DR \leftarrow$ valor de l'operand - $RPG \leftarrow \langle DR \rangle$
