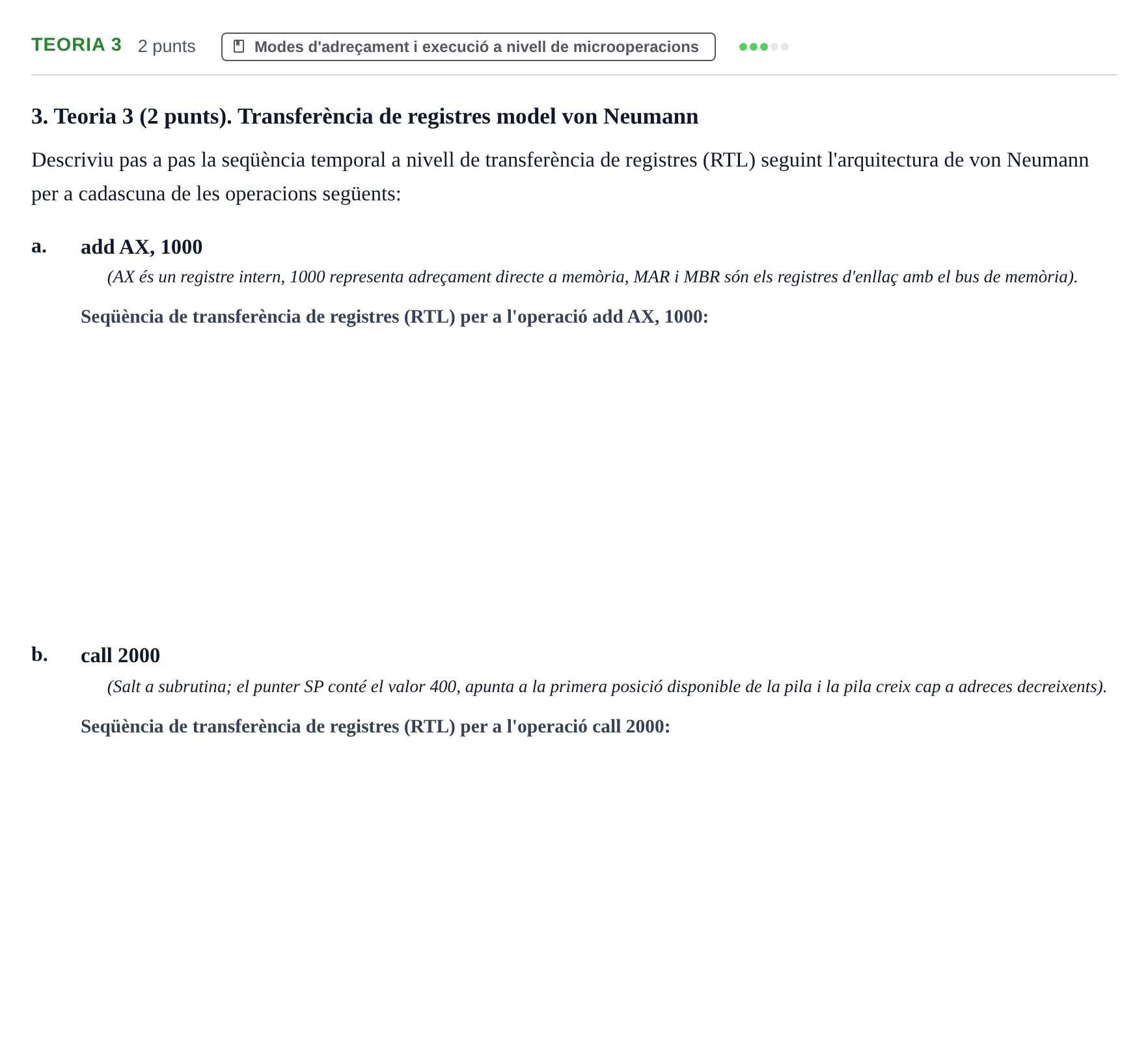

Ejercicio Teoria 3 · Fonaments d'Informàtica UAB 2018

a. add AX, 1000 (AX és un registre intern, 1000 representa adreçament directe a memòria, MAR i MBR són els registres d'enllaç amb el bus de memòria).

Solución: Fase de cerca de la instrucció (Fetch): * $\mathrm{MAR} \leftarrow (\mathrm{PC})$ * Ordre de lectura a memòria + espera * Càrrega del MBR * $\mathrm{IR} \leftarrow (\mathrm{MBR})$ * Descodificació de la instrucció i increment de $\mathrm{PC} \leftarrow (\mathrm{PC}) + 1$ Fase de cerca d'operand i execució: * $\mathrm{MAR} \leftarrow (\mathrm{IR})_{\text{adreça}}$ (es carrega 1000 al MAR) * Ordre de lectura a memòria + espera * Càrrega del MBR (obtenció de l'operand situat a la posició 1000) * $\mathrm{AX} \leftarrow (\mathrm{AX}) + (\mathrm{MBR})$

b. call 2000 (Salt a subrutina; el punter SP conté el valor 400, apunta a la primera posició disponible de la pila i la pila creix cap a adreces decreixents).

Solución: Fase de cerca de la instrucció (Fetch): * $\mathrm{MAR} \leftarrow (\mathrm{PC})$ * Ordre de lectura a memòria + espera * Càrrega del MBR * $\mathrm{IR} \leftarrow (\mathrm{MBR})$ * Descodificació i actualització: $\mathrm{PC} \leftarrow (\mathrm{PC}) + 1$ Fase de salvaguarda del retorn i salt: * $\mathrm{MAR} \leftarrow (\mathrm{SP})$ (el valor de SP passa al MAR) * $\mathrm{MBR} \leftarrow (\mathrm{PC})$ (adreça de retorn al MBR) * Ordre d'escriptura a memòria + espera + decrementar punter: $\mathrm{SP} \leftarrow (\mathrm{SP}) - 1$ * $\mathrm{PC} \leftarrow (\mathrm{IR})_{\text{adreça}}$ (es transfereix l'adreça 2000 al PC per fer el salt)
