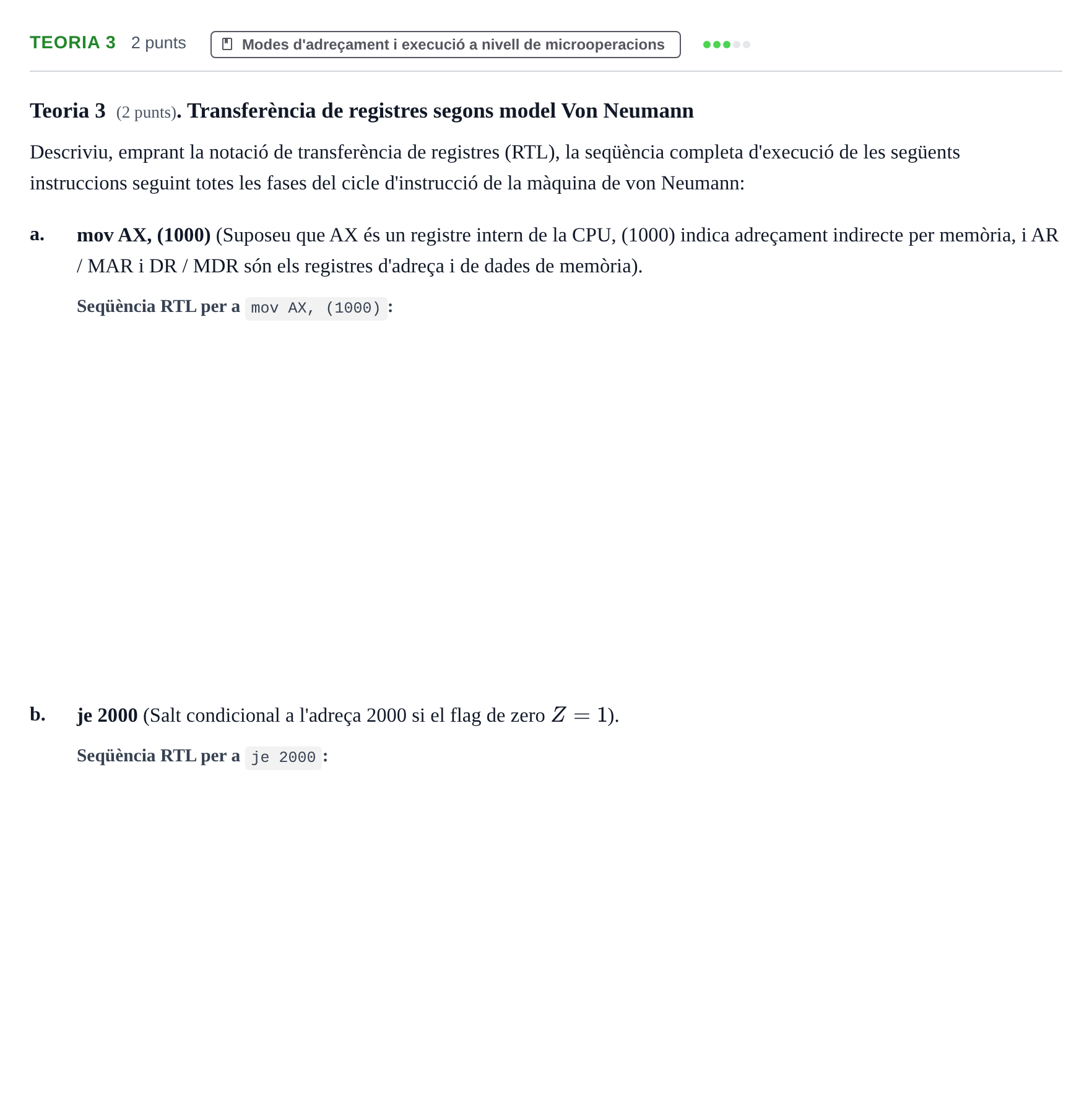

Ejercicio Teoria 3 · Fonaments d'Informàtica UAB 2017

a. mov AX, (1000) (Suposeu que AX és un registre intern de la CPU, (1000) indica adreçament indirecte per memòria, i AR / MAR i DR / MDR són els registres d'adreça i de dades de memòria).

Solución: Fase de cerca de la instrucció (Fetch): $$\mathrm{AR} \leftarrow \langle\mathrm{PC}\rangle$$ Read + wait memory access time Load DR $$\mathrm{IR} \leftarrow \langle\mathrm{DR}\rangle \text{ i simultàniament } \mathrm{PC} \leftarrow \langle\mathrm{PC}\rangle + 1$$ Fase de descodificació: Decoding Resolució de la indirecció d'adreça: $$\mathrm{AR} \leftarrow \langle\mathrm{IR}\rangle\text{Address (1000)}$$ Read + wait memory access time Load DR $$\mathrm{AR} \leftarrow \langle\mathrm{DR}\rangle$$ Càrrega de l'operand a AX: Read + wait memory access time Load DR $$\mathrm{AX} \leftarrow \langle\mathrm{DR}\rangle$$

b. je 2000 (Salt condicional a l'adreça 2000 si el flag de zero Z = 1).

Solución: Fase de cerca de la instrucció (Fetch): $$\mathrm{AR} \leftarrow \langle\mathrm{PC}\rangle$$ Read + wait memory access time Load DR $$\mathrm{IR} \leftarrow \langle\mathrm{DR}\rangle \text{ i simultàniament } \mathrm{PC} \leftarrow \langle\mathrm{PC}\rangle + 1$$ Fase de descodificació: Decoding Fase d'execució: Si $Z = 1$ llavors $\mathrm{PC} \leftarrow \langle\mathrm{IR}\rangle\text{Address (2000)}$ (si $Z = 0$, el PC manté el seu valor incrementat sense saltar).
