Pregunta 2 · Fonaments dels Computadors UAB 2018

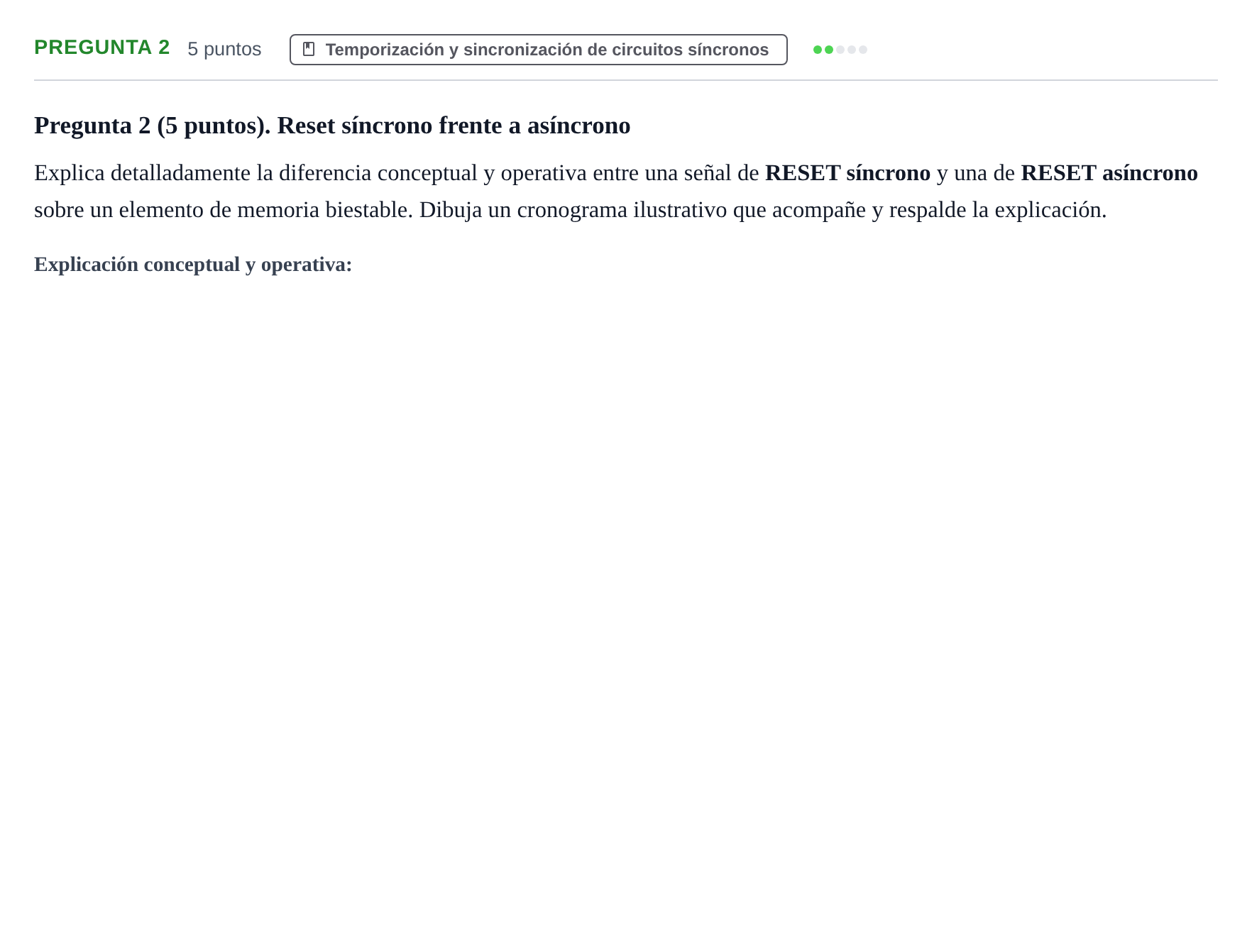

Explica detalladamente la diferencia conceptual y operativa entre una señal de RESET síncrono y una de RESET asíncrono sobre un elemento de memoria biestable.

Solución: La función del RESET es fijar el estado interno a '0'. La diferencia reside en la dependencia respecto al reloj: - RESET asíncrono: Su efecto es inmediato; en cuanto la señal se activa, el biestable pasa a '0' sin esperar a la señal de reloj. - RESET síncrono: La puesta a cero sólo se produce cuando coincide que el reset está activo y llega el flanco de sincronización del reloj. Si el pulso de reset ocurre y desaparece entre dos flancos, no produce ningún efecto.

Dibuja un cronograma ilustrativo que acompañe y respalde la explicación.

Solución: Cronograma que muestra señales de $CK$, $RST$, $Q_{\text{asíncrono}}$ y $Q_{\text{síncrono}}$. Ante un pulso de reset que sube entre flancos de reloj, la salida asíncrona cae inmediatamente a '0' con el flanco de subida del reset, mientras que la salida con reset síncrono mantiene su valor inalterado hasta la llegada del flanco activo de reloj (o no se inmuta si el pulso termina antes del flanco).
