Pregunta 4.c - Parámetros temporales en biestables · Fonaments dels Computadors UAB 2023

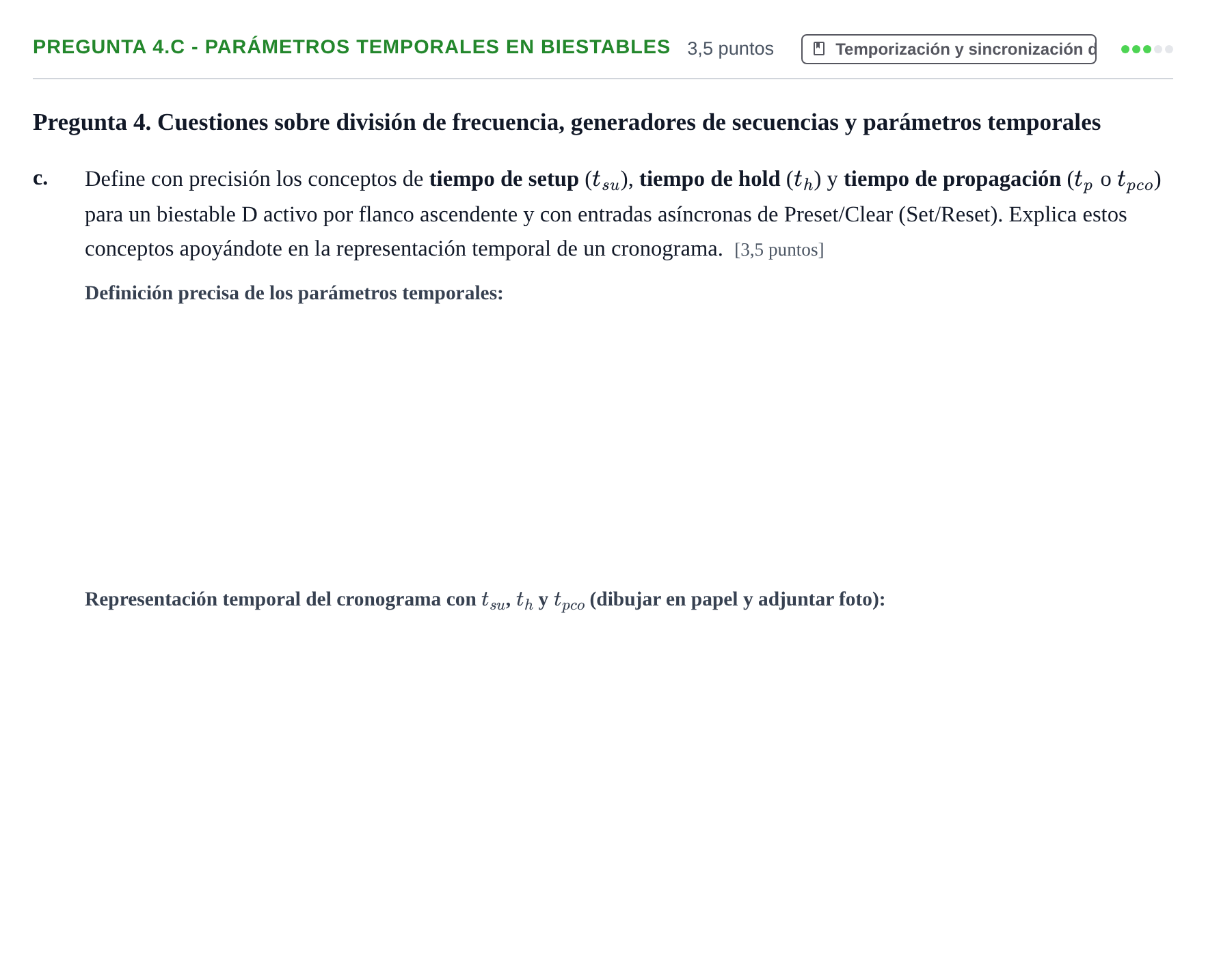

c. Define con precisión los conceptos de tiempo de setup ($t_{su}$), tiempo de hold ($t_h$) y tiempo de propagación ($t_p$ o $t_{pco}$) para un biestable D activo por flanco ascendente y con entradas asíncronas de Preset/Clear (Set/Reset).

Solución: - Tiempo de setup ($t_{su}$): Intervalo de tiempo mínimo durante el cual la señal de entrada de datos ($D$ o $in$) debe permanecer estrictamente estable antes de la llegada del flanco activo del reloj ($clk$), garantizando que el biestable reconozca el valor sin incurrir en metaestabilidad. - Tiempo de hold ($t_h$): Intervalo de tiempo mínimo durante el cual la señal de entrada de datos debe mantenerse estable y sin variaciones después de haber ocurrido el flanco activo de reloj. - Tiempo de propagación ($t_{pco}$ o $t_p$): Tiempo que transcurre desde que tiene lugar el flanco activo de la señal de reloj hasta que el nuevo valor se transfiere y estabiliza en la salida ($out$) del biestable. - Tiempo de propagación asíncrono ($t_{pro}$): Tiempo que transcurre desde la activación de una señal asíncrona de control (Preset o Reset) hasta que su efecto se manifiesta en las salidas del biestable, independientemente del reloj.

Explica estos conceptos apoyándote en la representación temporal de un cronograma.

Solución: Representación de cronograma donde: - La señal de reloj $clk$ muestra un flanco ascendente de transición. - La señal de entrada de datos $D$ permanece constante durante un intervalo igual o mayor a $t_{su}$ antes del flanco activo y se mantiene constante durante un intervalo igual o mayor a $t_h$ después del flanco activo. - La señal de salida $Q$ commuta de su estado anterior al nuevo valor un tiempo $t_{pco}$ después del flanco activo de $clk$. - Opcionalmente se ilustra el retardo de respuesta asíncrona ante la activación de Preset/Clear ($t_{pro}$).
