Pregunta 1.b · Fonaments dels Computadors UAB 2018

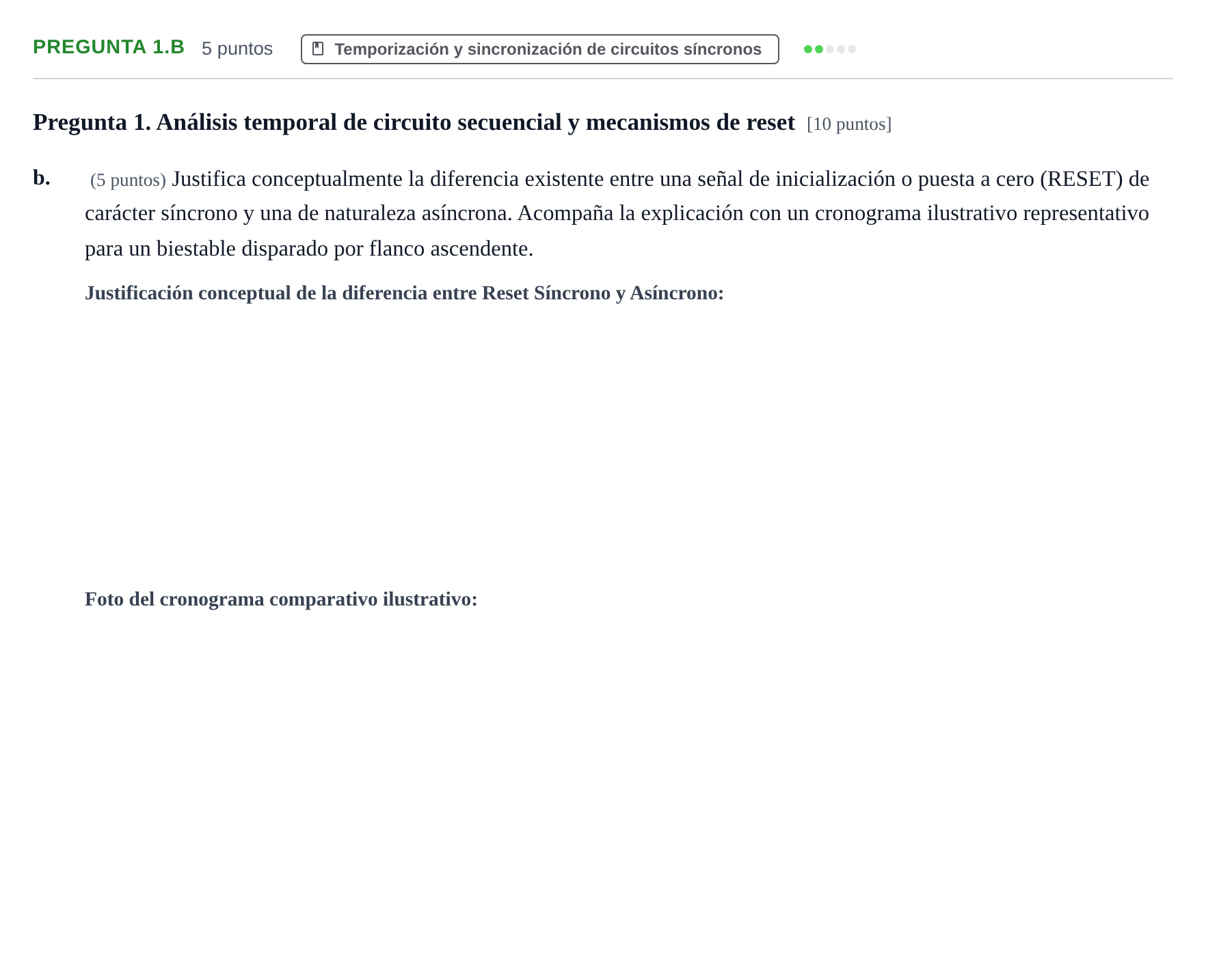

b. Justificación conceptual de la diferencia entre señal de reset síncrona y asíncrona

Solución: Diferencia entre Reset Asíncrono y Síncrono: - Reset asíncrono: La puesta a cero del estado interno del biestable se produce de forma inmediata e instantánea en el momento exacto en que la señal de control se activa a nivel alto (o bajo, según polaridad), sin necesidad de esperar a que acontezca ningún flanco ni transición en la señal de reloj CK. - Reset síncrono: La acción de borrado únicamente tiene efecto si la señal de control se encuentra activa en el instante preciso en el que ocurre el evento de sincronismo activo (flanco de subida o bajada de CK en un flip-flop, o nivel activo en un latch). Si el pulso de reset aparece y desaparece entre flancos sin coincidir con ninguno, el biestable ignora la orden y preserva su estado.

Cronograma ilustrativo representativo para un biestable disparado por flanco ascendente

Solución: Cronograma comparativo que incluye las señales CK, D, RST, Q_asíncrono y Q_síncrono, donde se observa claramente que: 1. Un pulso de reset que se activa fuera de flanco hace caer Q_asíncrono a '0' de forma instantánea. 2. Para Q_síncrono, la salida permanece inalterada hasta la llegada del flanco de subida de CK en el que RST se encuentre activo; si un pulso de reset ocurre y finaliza entre dos flancos, no produce ningún efecto en Q_síncrono.
