Pregunta 4.c - Tiempos de biestable · Fonaments dels Computadors UAB 2023

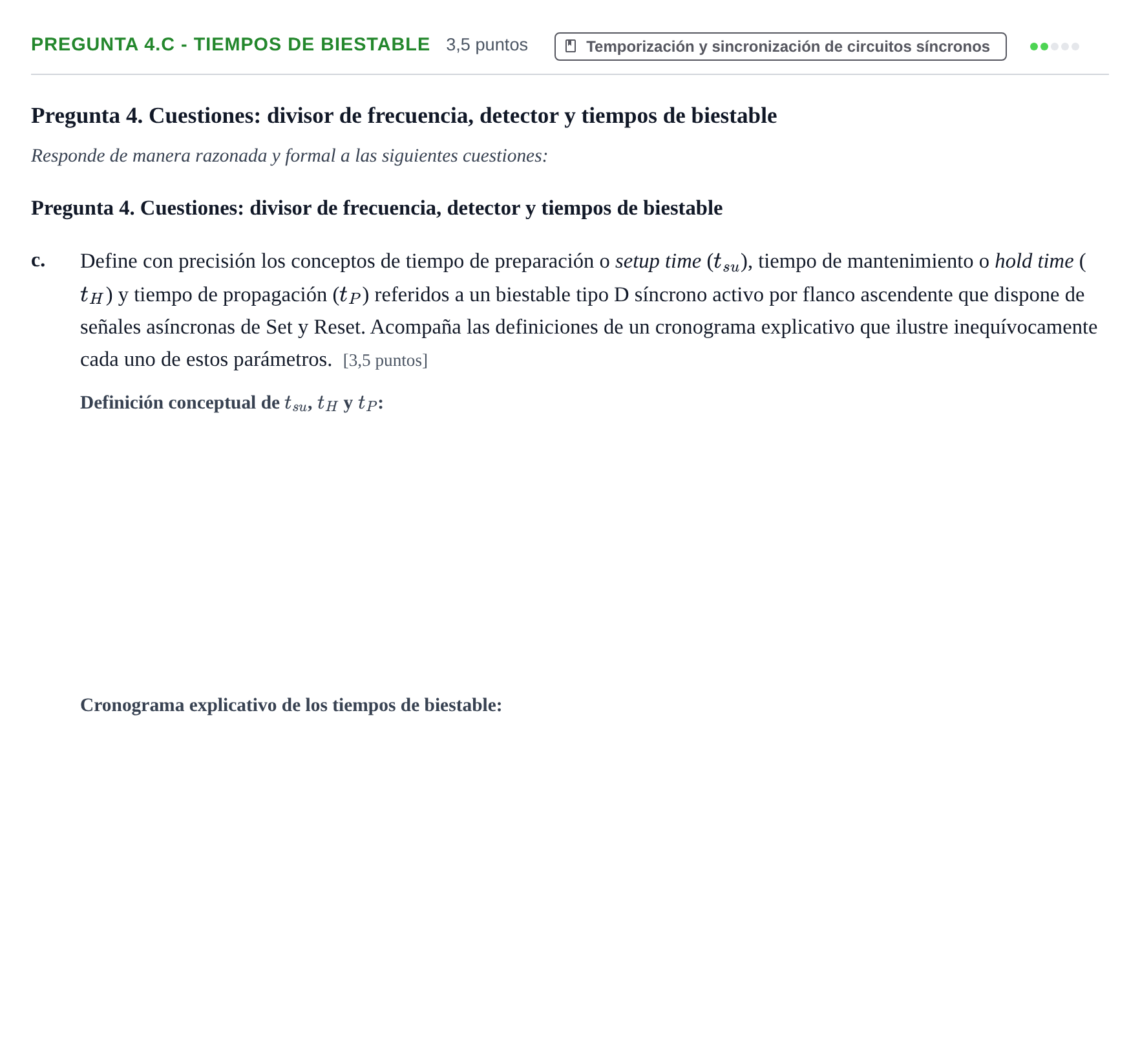

c. Define con precisión los conceptos de tiempo de preparación o setup time (t_su), tiempo de mantenimiento o hold time (t_H) y tiempo de propagación (t_P) referidos a un biestable tipo D síncrono activo por flanco ascendente que dispone de señales asíncronas de Set y Reset.

Solución: Definición de t_su (tiempo previo al flanco con dato estable), t_H (tiempo posterior al flanco con dato estable) y t_P / t_PCO / t_PRO (retardo de respuesta de la salida tras el flanco o activación asíncrona).

Acompaña las definiciones de un cronograma explicativo que ilustre inequívocamente cada uno de estos parámetros.

Solución: Cronograma que muestra las señales CK, D y Q. Alrededor del flanco ascendente de CK se delimita la ventana de estabilidad $[t_{CK} - t_{su}, t_{CK} + t_H]$ donde la entrada D no debe conmutar. Asimismo, se acota el retardo $t_{P}$ ($t_{PCO}$) transcurrido entre el flanco ascendente de reloj y la transición resultante en la salida Q.
