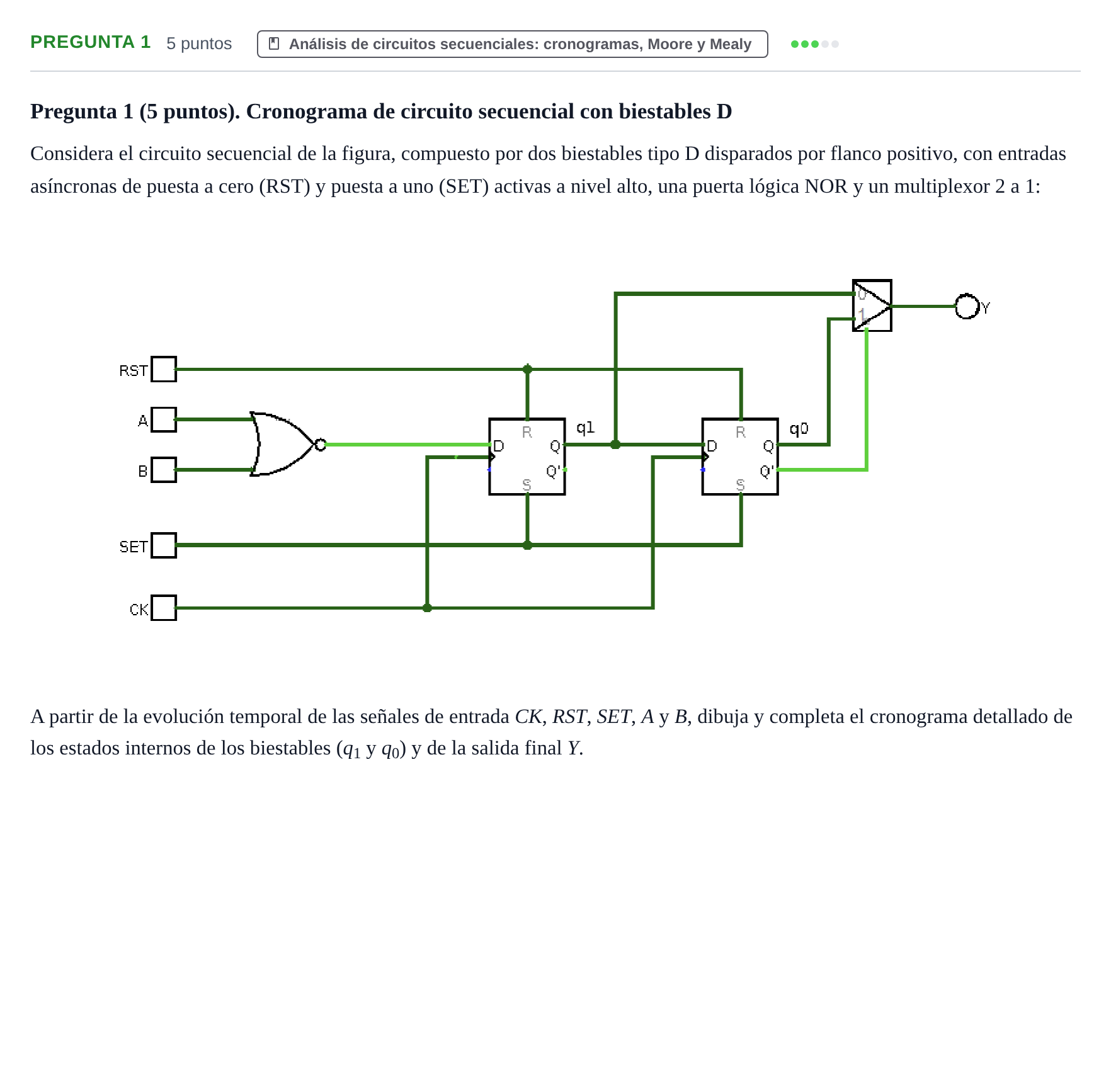

Pregunta 1 · Fonaments dels Computadors UAB 2018

A partir de la evolución temporal de las señales de entrada CK, RST, SET, A y B, dibuja y completa el cronograma detallado de los estados internos de los biestables (q1 y q0) y de la salida final Y.

Solución: Cronograma con las señales $q_1$, $q_0$ e $Y$ trazadas según el análisis de flancos y entradas asíncronas: - Durante $RST = 1$: $q_1 = 0$, $q_0 = 0$, $Y = 0$. - En el primer flanco de reloj con $A=0, B=0$: $q_1$ pasa a 1, $q_0$ se mantiene en 0, $Y$ sube a 1. - En el segundo flanco ($A=1, B=0$): $q_1$ cae a 0, $q_0$ sube a 1, $Y = \overline{q_0} = 0$. - Durante el pulso de $SET = 1$: $q_1$ se fuerza inmediatamente a 1; con $q_0 = 1$, la salida $Y$ conmuta a 1 al término del pulso. - Durante el pulso de $RST = 1$: $q_1$ y $q_0$ caen de forma inmediata a 0, haciendo caer $Y$ a 0. - En los siguientes flancos tras desactivar $RST$: $q_1$ sube a 1, posteriormente $q_0$ sube a 1 e $Y$ vuelve a nivel alto.
