Pregunta 1 · Fonaments dels Computadors UAB 2023
Tema: Análisis de circuitos secuenciales: cronogramas, Moore y Mealy · Del examen Examen Parcial de Fundamentos de Computadores - Bloque 2 (2023)
Enunciado

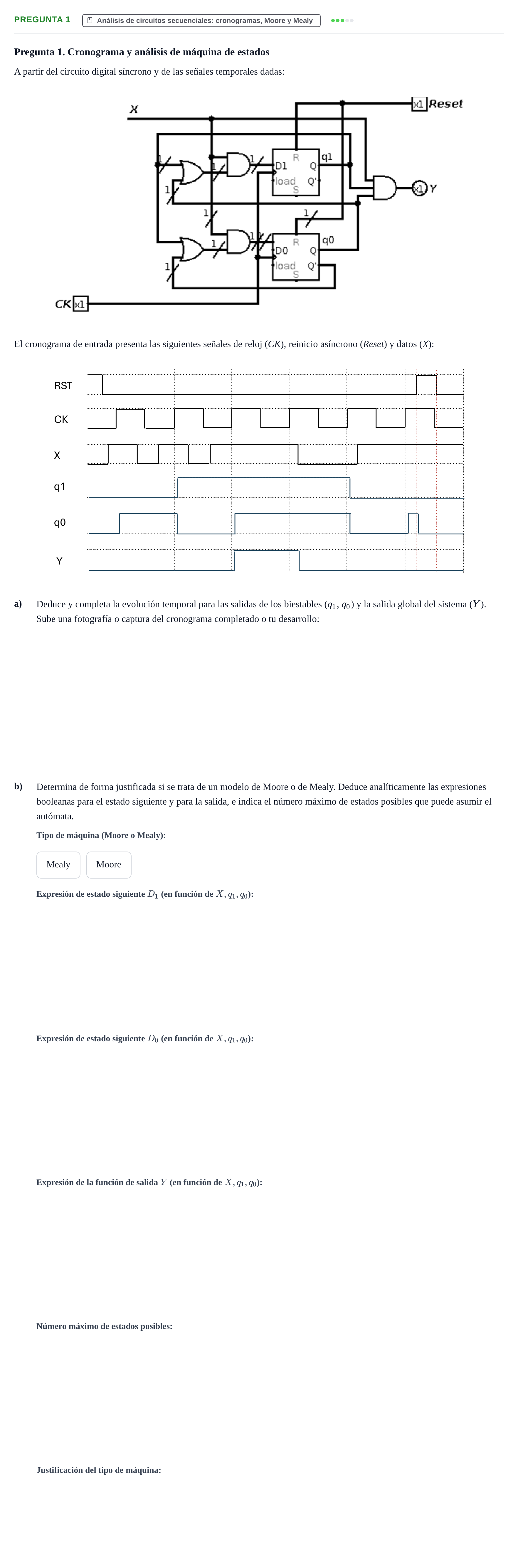

Pregunta 1. Cronograma y análisis de máquina de estados
A partir del circuito digital síncrono y de las señales temporales dadas:
El cronograma de entrada presenta las siguientes señales de reloj ( CK), reinicio asíncrono ( Reset) y datos ( X):
a)
Deduce y completa la evolución temporal para las salidas de los biestables (, ) y la salida global del sistema (). Sube una fotografía o captura del cronograma completado o tu desarrollo:
b)
Determina de forma justificada si se trata de un modelo de Moore o de Mealy. Deduce analíticamente las expresiones booleanas para el estado siguiente y para la salida, e indica el número máximo de estados posibles que puede asumir el autómata.
Mealy
Moore
Solución
Según los criterios oficiales de corrección
a. Deduce y completa la evolución temporal para las salidas de los biestables (q1, q0) y la salida global del sistema (Y). / b. Determina de forma justificada si se trata de un modelo de Moore o de Mealy.
Solución: Mealy
Deduce analíticamente la expresión booleana para el estado siguiente D1:
Solución:
Deduce analíticamente la expresión booleana para el estado siguiente D0:
Solución: /
Deduce analíticamente la expresión booleana para la función de salida Y:
Solución:
Indica el número máximo de estados posibles que puede asumir el autómata:
Solución: 4
Justificación del tipo de máquina:
Solución: Es una máquina de Mealy porque la salida Y depende directamente de la entrada externa X además del estado actual (q1, q0).
