Pregunta 1 · Fonaments dels Computadors UAB 2023
Tema: Análisis de circuitos secuenciales: cronogramas, Moore y Mealy · Del examen Examen Parcial Bloque 2 - Turno Mañana (Curso 2023-2024) (2023)
Enunciado

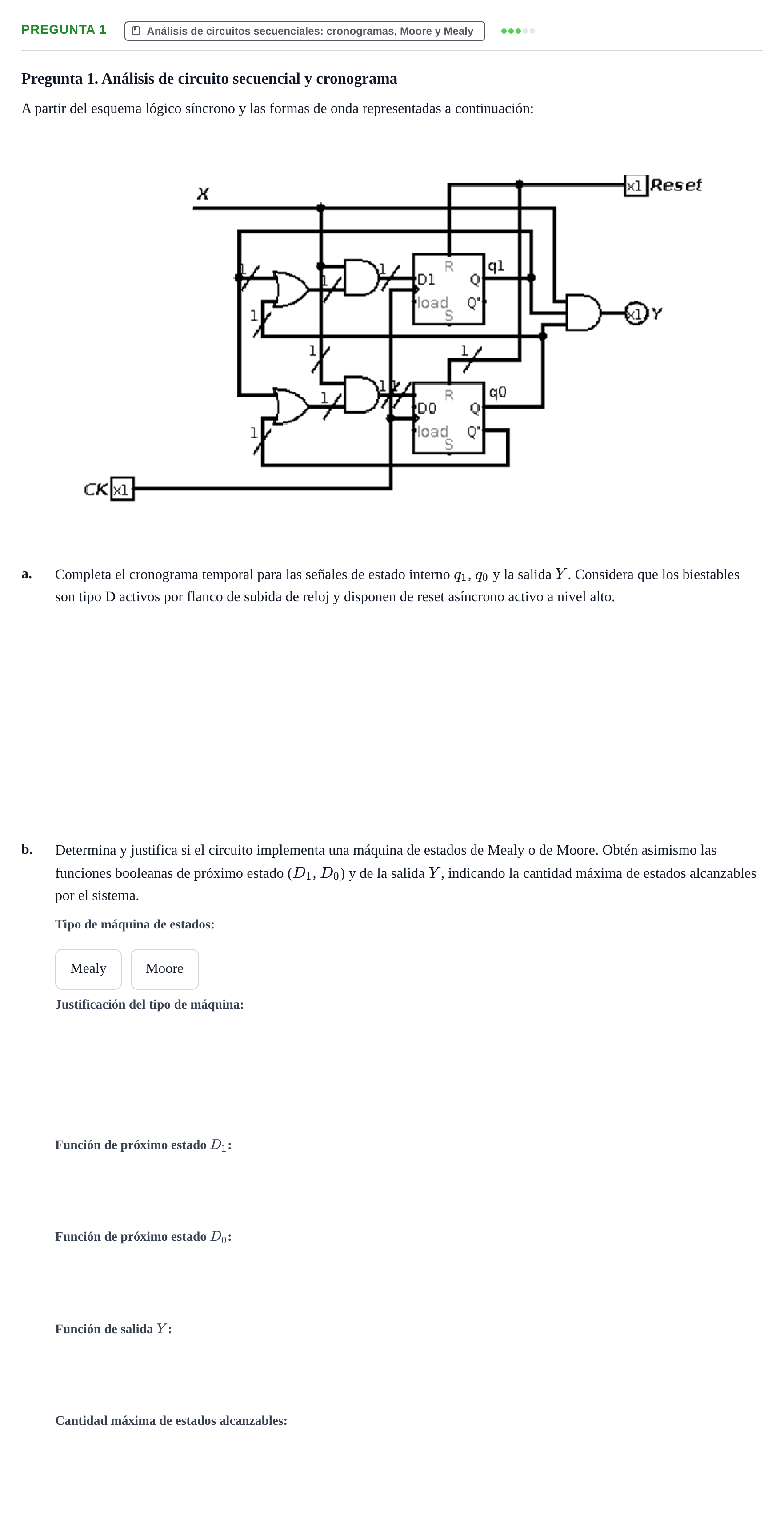

Pregunta 1. Análisis de circuito secuencial y cronograma
A partir del esquema lógico síncrono y las formas de onda representadas a continuación:
a.
Completa el cronograma temporal para las señales de estado interno , y la salida . Considera que los biestables son tipo D activos por flanco de subida de reloj y disponen de reset asíncrono activo a nivel alto.
b.
Determina y justifica si el circuito implementa una máquina de estados de Mealy o de Moore. Obtén asimismo las funciones booleanas de próximo estado (, ) y de la salida , indicando la cantidad máxima de estados alcanzables por el sistema.
Mealy
Moore
Solución
Según los criterios oficiales de corrección
a. Completa el cronograma temporal para las señales de estado interno q1, q0 y la salida Y. Determina asimismo si es máquina de Mealy o Moore.
Solución: Mealy
Justifica si el circuito implementa una máquina de estados de Mealy o de Moore.
Solución: Es de Mealy porque la salida Y depende directamente de la entrada X además del estado actual (q1, q0).
Función booleana de próximo estado D1:
Solución:
Función booleana de próximo estado D0:
Solución:
Función booleana de la salida Y:
Solución:
Cantidad máxima de estados alcanzables por el sistema:
Solución: 4
