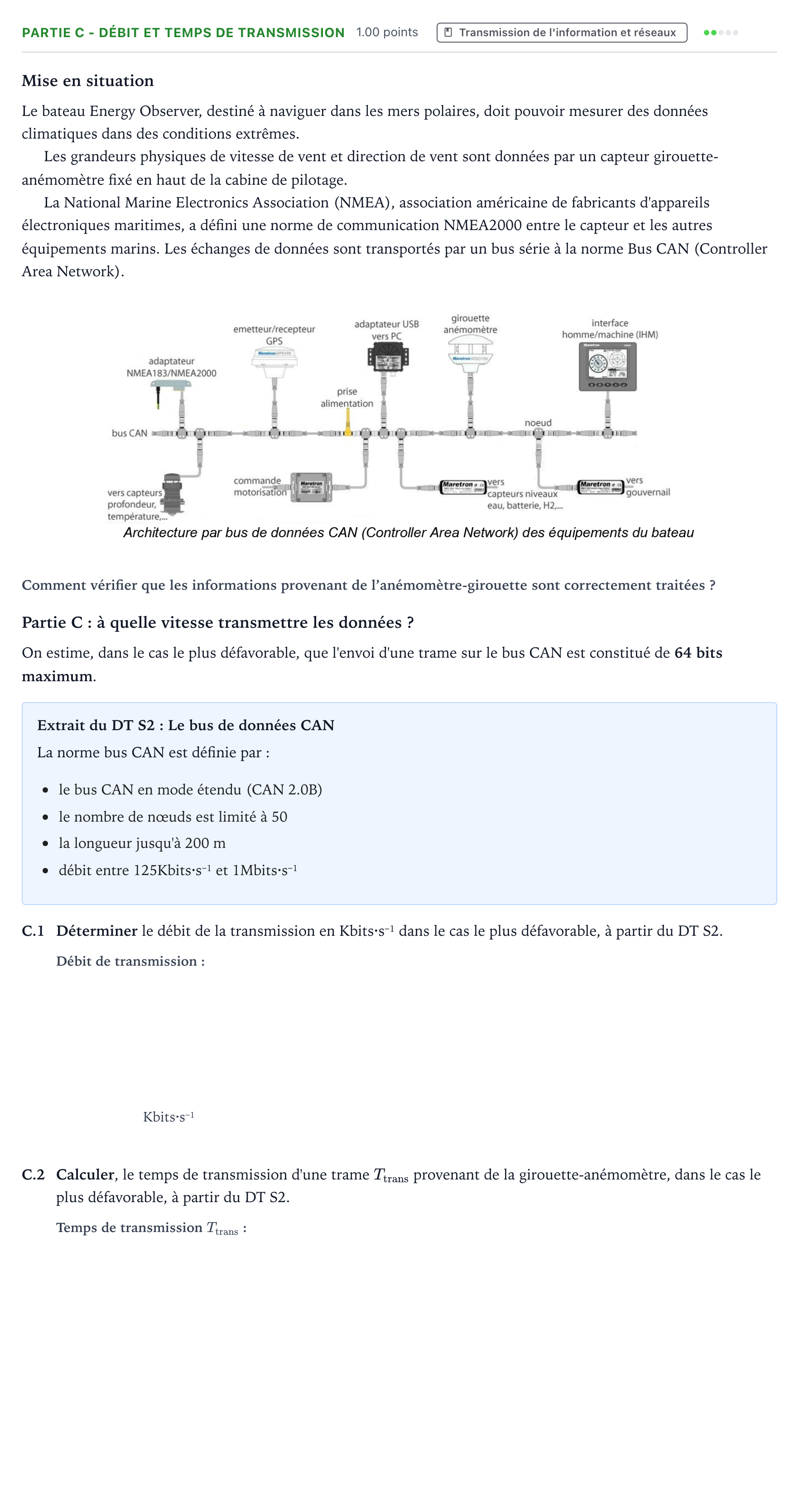

Partie C - Débit et temps de transmission · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2022

Mise en situation

Le bateau Energy Observer, destiné à naviguer dans les mers polaires, doit pouvoir mesurer des données climatiques dans des conditions extrêmes.

Les grandeurs physiques de vitesse de vent et direction de vent sont données par un capteur girouette-anémomètre fixé en haut de la cabine de pilotage.

La National Marine Electronics Association (NMEA), association américaine de fabricants d'appareils électroniques maritimes, a défini une norme de communication NMEA2000 entre le capteur et les autres équipements marins. Les échanges de données sont transportés par un bus série à la norme Bus CAN (Controller Area Network).

Comment vérifier que les informations provenant de l’anémomètre-girouette sont correctement traitées ?

Partie C: à quelle vitesse transmettre les données ?

On estime, dans le cas le plus défavorable, que l'envoi d'une trame sur le bus CAN est constitué de 64 bits maximum.

Extrait du DT S2: Le bus de données CAN

La norme bus CAN est définie par:

le bus CAN en mode étendu (CAN 2.0B)

le nombre de nœuds est limité à 50

la longueur jusqu'à 200 m

débit entre 125Kbits·s⁻¹ et 1Mbits·s⁻¹

C.1

Déterminer le débit de la transmission en Kbits·s⁻¹ dans le cas le plus défavorable, à partir du DT S2.

Kbits·s⁻¹

C.2

Calculer, le temps de transmission d'une trame $T_{\text{trans}}$ provenant de la girouette-anémomètre, dans le cas le plus défavorable, à partir du DT S2.
