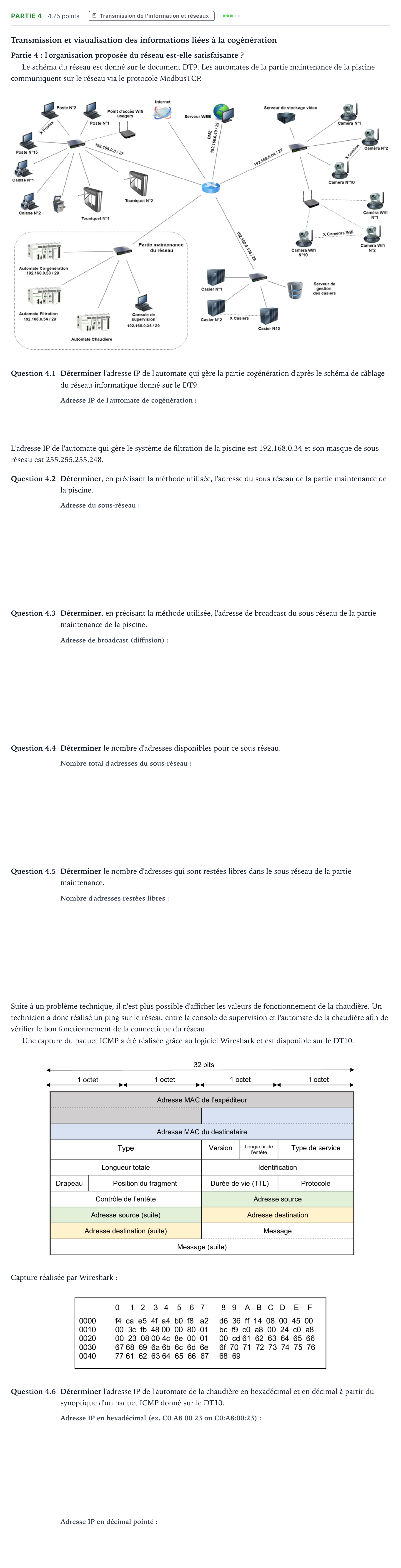

Partie 4 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - SIN 2021

Transmission et visualisation des informations liées à la cogénération

Partie 4: l'organisation proposée du réseau est-elle satisfaisante ?

Le schéma du réseau est donné sur le document DT9. Les automates de la partie maintenance de la piscine communiquent sur le réseau via le protocole ModbusTCP.

Question 4.1

Déterminer l'adresse IP de l'automate qui gère la partie cogénération d'après le schéma de câblage du réseau informatique donné sur le DT9.

L'adresse IP de l'automate qui gère le système de filtration de la piscine est 192.168.0.34 et son masque de sous réseau est 255.255.255.248.

Question 4.2

Déterminer, en précisant la méthode utilisée, l'adresse du sous réseau de la partie maintenance de la piscine.

Question 4.3

Déterminer, en précisant la méthode utilisée, l'adresse de broadcast du sous réseau de la partie maintenance de la piscine.

Question 4.4

Déterminer le nombre d'adresses disponibles pour ce sous réseau.

Question 4.5

Déterminer le nombre d'adresses qui sont restées libres dans le sous réseau de la partie maintenance.

Suite à un problème technique, il n'est plus possible d'afficher les valeurs de fonctionnement de la chaudière. Un technicien a donc réalisé un ping sur le réseau entre la console de supervision et l'automate de la chaudière afin de vérifier le bon fonctionnement de la connectique du réseau.

Une capture du paquet ICMP a été réalisée grâce au logiciel Wireshark et est disponible sur le DT10.

Capture réalisée par Wireshark:

Question 4.6

Déterminer l'adresse IP de l'automate de la chaudière en hexadécimal et en décimal à partir du synoptique d'un paquet ICMP donné sur le DT10.
