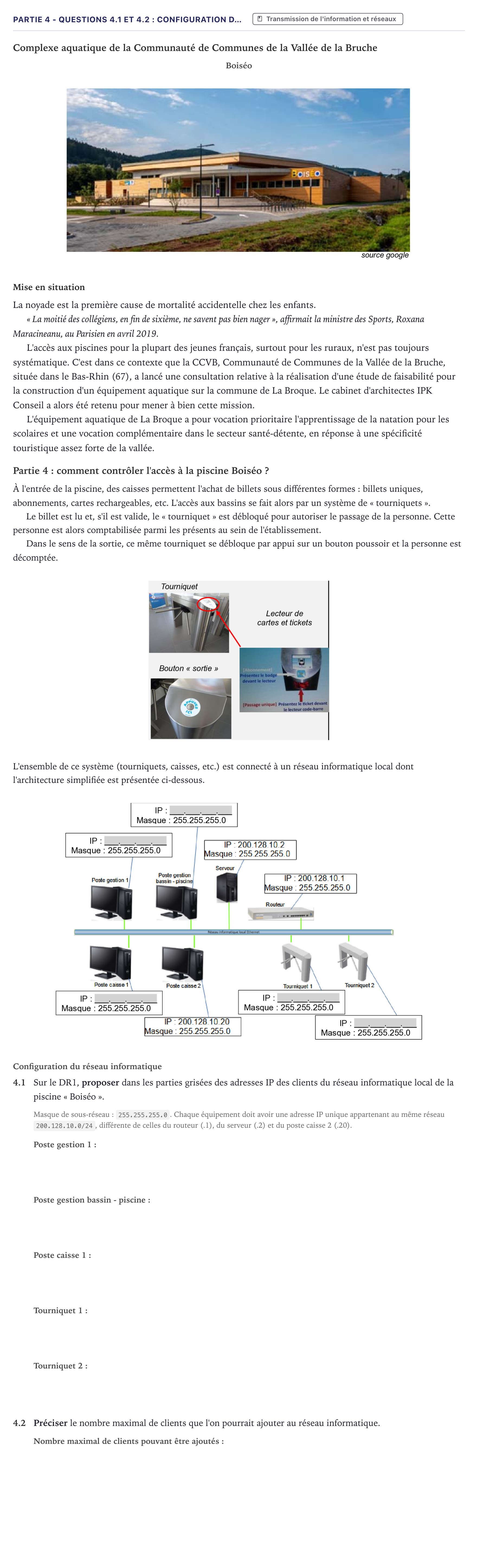

Partie 4 - Questions 4.1 et 4.2 : Configuration d… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2022

Complexe aquatique de la Communauté de Communes de la Vallée de la Bruche

Boiséo

Mise en situation

La noyade est la première cause de mortalité accidentelle chez les enfants.

« La moitié des collégiens, en fin de sixième, ne savent pas bien nager », affirmait la ministre des Sports, Roxana Maracineanu, au Parisien en avril 2019.

L'accès aux piscines pour la plupart des jeunes français, surtout pour les ruraux, n'est pas toujours systématique. C'est dans ce contexte que la CCVB, Communauté de Communes de la Vallée de la Bruche, située dans le Bas-Rhin (67), a lancé une consultation relative à la réalisation d'une étude de faisabilité pour la construction d'un équipement aquatique sur la commune de La Broque. Le cabinet d'architectes IPK Conseil a alors été retenu pour mener à bien cette mission.

L'équipement aquatique de La Broque a pour vocation prioritaire l'apprentissage de la natation pour les scolaires et une vocation complémentaire dans le secteur santé-détente, en réponse à une spécificité touristique assez forte de la vallée.

Partie 4: comment contrôler l'accès à la piscine Boiséo ?

À l'entrée de la piscine, des caisses permettent l'achat de billets sous différentes formes: billets uniques, abonnements, cartes rechargeables, etc. L'accès aux bassins se fait alors par un système de « tourniquets ».

Le billet est lu et, s'il est valide, le « tourniquet » est débloqué pour autoriser le passage de la personne. Cette personne est alors comptabilisée parmi les présents au sein de l'établissement.

Dans le sens de la sortie, ce même tourniquet se débloque par appui sur un bouton poussoir et la personne est décomptée.

L'ensemble de ce système (tourniquets, caisses, etc.) est connecté à un réseau informatique local dont l'architecture simplifiée est présentée ci-dessous.

Configuration du réseau informatique

4.1

Sur le DR1, proposer dans les parties grisées des adresses IP des clients du réseau informatique local de la piscine « Boiséo ».

Masque de sous-réseau: 255.255.255.0. Chaque équipement doit avoir une adresse IP unique appartenant au même réseau 200.128.10.0/24, différente de celles du routeur (.1), du serveur (.2) et du poste caisse 2 (.20).

4.2

Préciser le nombre maximal de clients que l'on pourrait ajouter au réseau informatique.
