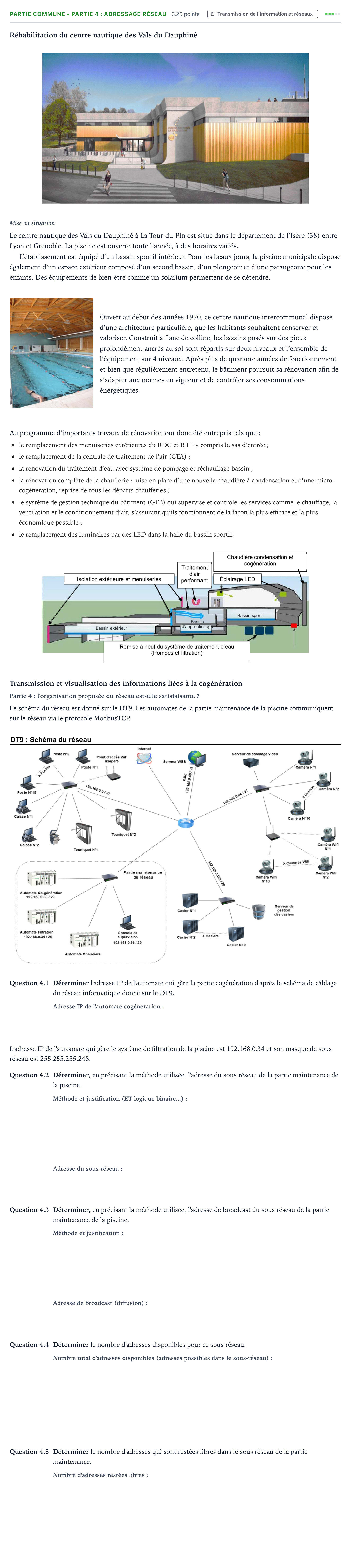

Partie commune - Partie 4 : Adressage réseau · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - EE 2021

Réhabilitation du centre nautique des Vals du Dauphiné

Mise en situation

Le centre nautique des Vals du Dauphiné à La Tour-du-Pin est situé dans le département de l’Isère (38) entre Lyon et Grenoble. La piscine est ouverte toute l’année, à des horaires variés.

L’établissement est équipé d’un bassin sportif intérieur. Pour les beaux jours, la piscine municipale dispose également d’un espace extérieur composé d’un second bassin, d’un plongeoir et d’une pataugeoire pour les enfants. Des équipements de bien-être comme un solarium permettent de se détendre.

Ouvert au début des années 1970, ce centre nautique intercommunal dispose d’une architecture particulière, que les habitants souhaitent conserver et valoriser. Construit à flanc de colline, les bassins posés sur des pieux profondément ancrés au sol sont répartis sur deux niveaux et l’ensemble de l’équipement sur 4 niveaux. Après plus de quarante années de fonctionnement et bien que régulièrement entretenu, le bâtiment poursuit sa rénovation afin de s’adapter aux normes en vigueur et de contrôler ses consommations énergétiques.

Au programme d’importants travaux de rénovation ont donc été entrepris tels que:

le remplacement des menuiseries extérieures du RDC et R+1 y compris le sas d’entrée;

le remplacement de la centrale de traitement de l’air (CTA);

la rénovation du traitement d’eau avec système de pompage et réchauffage bassin;

la rénovation complète de la chaufferie: mise en place d’une nouvelle chaudière à condensation et d’une micro-cogénération, reprise de tous les départs chaufferies;

le système de gestion technique du bâtiment (GTB) qui supervise et contrôle les services comme le chauffage, la ventilation et le conditionnement d’air, s’assurant qu’ils fonctionnent de la façon la plus efficace et la plus économique possible;

le remplacement des luminaires par des LED dans la halle du bassin sportif.

Transmission et visualisation des informations liées à la cogénération

Partie 4: l'organisation proposée du réseau est-elle satisfaisante ?

Le schéma du réseau est donné sur le DT9. Les automates de la partie maintenance de la piscine communiquent sur le réseau via le protocole ModbusTCP.

Question 4.1

Déterminer l'adresse IP de l'automate qui gère la partie cogénération d'après le schéma de câblage du réseau informatique donné sur le DT9.

L'adresse IP de l'automate qui gère le système de filtration de la piscine est 192.168.0.34 et son masque de sous réseau est 255.255.255.248.

Question 4.2

Déterminer, en précisant la méthode utilisée, l'adresse du sous réseau de la partie maintenance de la piscine.

Question 4.3

Déterminer, en précisant la méthode utilisée, l'adresse de broadcast du sous réseau de la partie maintenance de la piscine.

Question 4.4

Déterminer le nombre d'adresses disponibles pour ce sous réseau.

Question 4.5

Déterminer le nombre d'adresses qui sont restées libres dans le sous réseau de la partie maintenance.
