Énoncé

Mise en situation

Le parc photovoltaïque flottant dispose de multiples capteurs mesurant les grandeurs physiques qui influent sur la production et donc sur la rentabilité du projet. Trois zones différentes sont équipées de capteurs communicants afin d'acquérir et de transmettre les données au centre de contrôle. Celui-ci est équipé d'un système SCADA de supervision industrielle capable de traiter en temps réel un grand nombre de mesures et de contrôler les installations à distance. Cet équipement permet donc à l'exploitant local de gérer et d'analyser en temps réel le fonctionnement ainsi que le pilotage de l'installation.

La zone photovoltaïque est équipée de capteurs d'acquisition de la température des cellules, de l'irradiance reçue sur le plan des modules, des grandeurs météorologiques (température ambiante, hygrométrie, vitesse du vent…).

La zone de puissance destinée à mesurer les grandeurs d'entrée et de sortie en énergie, puissance et température des équipements de puissance (onduleurs, transformateur BT/HTA).

La zone de contrôle qui recense tous les équipements de commande, le poste de livraison et le comptage de l'énergie électrique injectée sur le réseau de distribution.

Dans cette zone se trouve le serveur dédié à la gestion du logiciel de supervision SCADA.

Figure 9 Les zones de la centrale (d'après le site www.circutor.fr)

Partie B: comment transmettre l'information de température dans la zone photovoltaïque ?

Dans la zone photovoltaïque les capteurs communiquent grâce à un protocole Modbus RTU (Remote Terminal Unit).

Question B.1

Tracer sur le document réponse DRS2 les fils de raccordement d'alimentation et de données afin de connecter deux pyranomètres sur le même lien physique RS-485.

Document technique DTS2a: principe d'une liaison RS485.

Document réponse DRS2 à compléter:

Question B.2

Préciser si le mode de transmission est full-duplex, half-duplex ou simplex. Justifier votre réponse.

Question B.7

Conclure sur le mode de transmission mis en œuvre (protocole, mode de transmission, vitesse…).

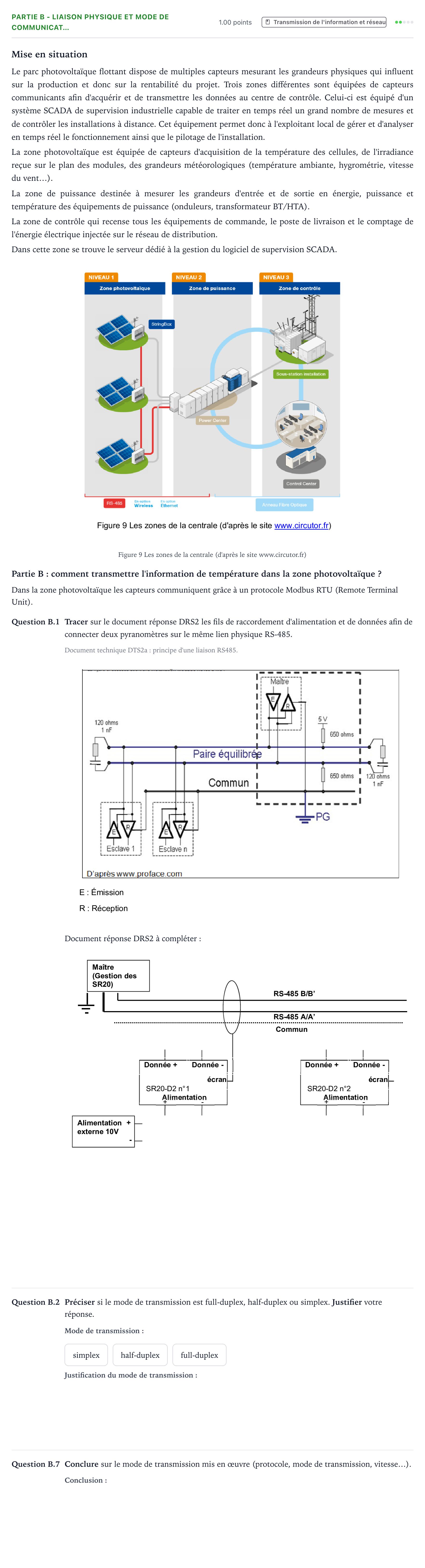

Énoncé: Partie B - Liaison physique et mode de communicat… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2024

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question B.1 : Tracer sur le document réponse DRS2 les fils de raccordement d'alimentation et de données afin de connecter deux pyranomètres sur le même lien physique RS-485.

Réponse : Schéma de câblage sur DRS2 : - Alimentation externe : le pôle (+) est relié à la borne Alimentation (+) de chaque pyranomètre SR20-D2 ; le pôle (-) est relié à la borne Alimentation (-) de chaque pyranomètre. - Données différentielles RS-485 : la borne « Donnée + » de chaque pyranomètre est reliée à la ligne RS-485 B/B', et la borne « Donnée - » est reliée à la ligne RS-485 A/A'. - Masse / Écran : le conducteur Commun est raccordé à la terre au niveau du maître, et les blindages/écrans sont reliés au conducteur commun.

Question B.2 : Justifier votre réponse (mode de transmission full-duplex, half-duplex ou simplex).

Réponse : Les émetteurs et récepteurs utilisent les deux fils de la paire. S'il y a une émission de données alors la réception ne peut se faire => half-duplex.

Question B.7 : Conclure sur le mode de transmission mis en œuvre (protocole, mode de transmission, vitesse…).

Réponse : Pour communiquer il faut un émetteur, un récepteur, un canal de transmission et un protocole pour communiquer. La transmission de donnée de température est suffisamment rapide et sécurisé pour acheminer les bonnes données exprimées en hexadécimal.
