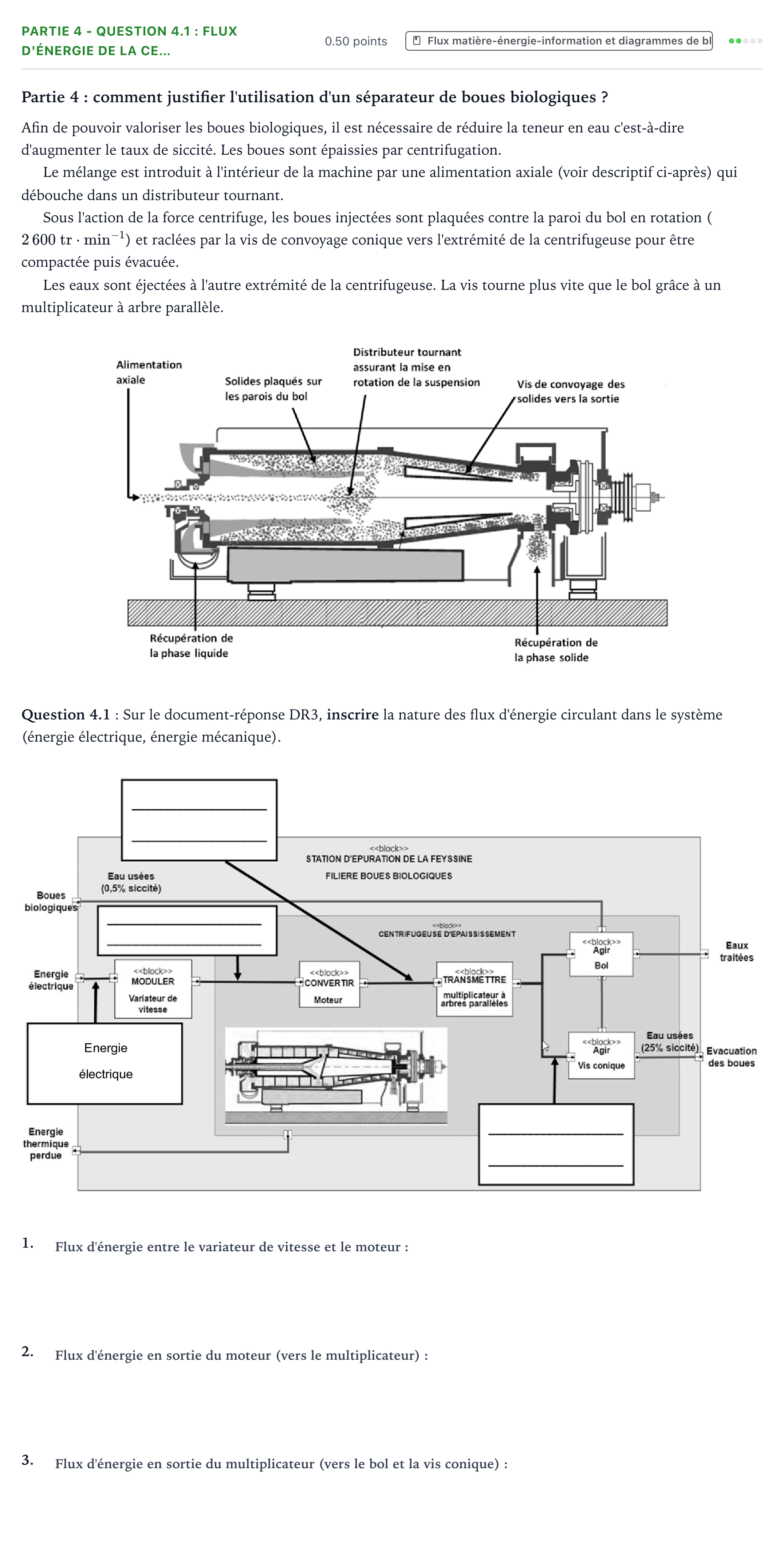

Partie 4 - Question 4.1 : Flux d'énergie de la ce… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - AC 2025

Partie 4: comment justifier l'utilisation d'un séparateur de boues biologiques ?

Afin de pouvoir valoriser les boues biologiques, il est nécessaire de réduire la teneur en eau c'est-à-dire d'augmenter le taux de siccité. Les boues sont épaissies par centrifugation.

Le mélange est introduit à l'intérieur de la machine par une alimentation axiale (voir descriptif ci-après) qui débouche dans un distributeur tournant.

Sous l'action de la force centrifuge, les boues injectées sont plaquées contre la paroi du bol en rotation ($2\,600\text{ tr}\cdot\text{min}^{-1}$) et raclées par la vis de convoyage conique vers l'extrémité de la centrifugeuse pour être compactée puis évacuée.

Les eaux sont éjectées à l'autre extrémité de la centrifugeuse. La vis tourne plus vite que le bol grâce à un multiplicateur à arbre parallèle.

Question 4.1: Sur le document-réponse DR3, inscrire la nature des flux d'énergie circulant dans le système (énergie électrique, énergie mécanique).

1.

2.

3.
