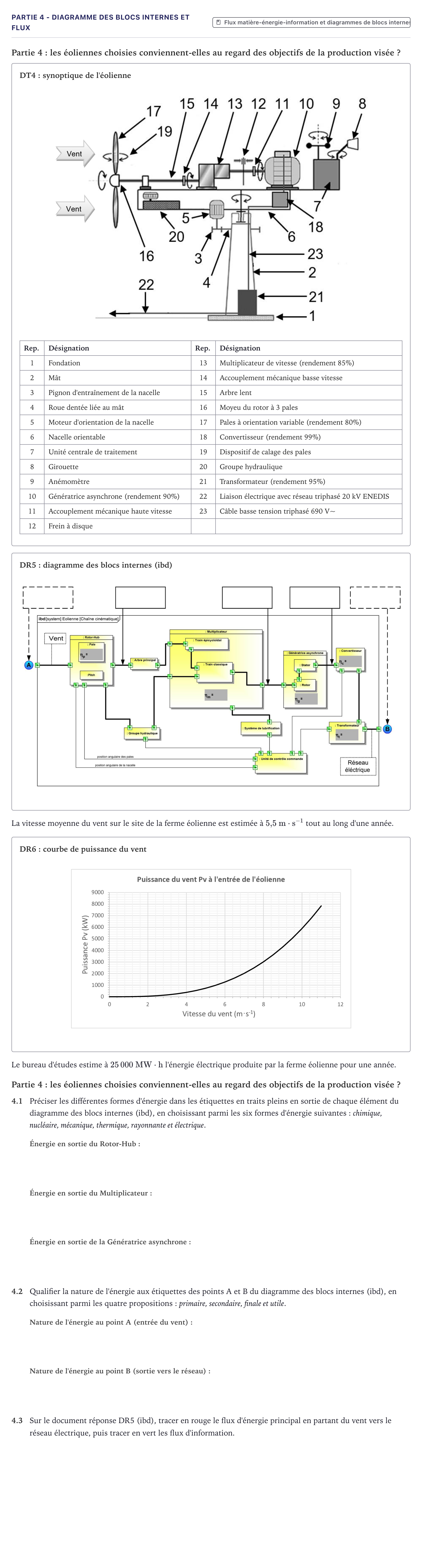

Partie 4 - Diagramme des blocs internes et flux · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2025

Partie 4: les éoliennes choisies conviennent-elles au regard des objectifs de la production visée ?

DT4: synoptique de l'éolienne

Rep. · Désignation · Rep. · Désignation

1 · Fondation · 13 · Multiplicateur de vitesse (rendement 85%)

2 · Mât · 14 · Accouplement mécanique basse vitesse

3 · Pignon d'entraînement de la nacelle · 15 · Arbre lent

4 · Roue dentée liée au mât · 16 · Moyeu du rotor à 3 pales

5 · Moteur d'orientation de la nacelle · 17 · Pales à orientation variable (rendement 80%)

6 · Nacelle orientable · 18 · Convertisseur (rendement 99%)

7 · Unité centrale de traitement · 19 · Dispositif de calage des pales

8 · Girouette · 20 · Groupe hydraulique

9 · Anémomètre · 21 · Transformateur (rendement 95%)

10 · Génératrice asynchrone (rendement 90%) · 22 · Liaison électrique avec réseau triphasé 20 kV ENEDIS

11 · Accouplement mécanique haute vitesse · 23 · Câble basse tension triphasé 690 V~

12 · Frein à disque

DR5: diagramme des blocs internes (ibd)

La vitesse moyenne du vent sur le site de la ferme éolienne est estimée à $5{,}5\text{ m}\cdot\text{s}^{-1}$ tout au long d'une année.

DR6: courbe de puissance du vent

Le bureau d'études estime à $25\,000\text{ MW}\cdot\text{h}$ l'énergie électrique produite par la ferme éolienne pour une année.

Partie 4: les éoliennes choisies conviennent-elles au regard des objectifs de la production visée ?

4.1

Préciser les différentes formes d'énergie dans les étiquettes en traits pleins en sortie de chaque élément du diagramme des blocs internes (ibd), en choisissant parmi les six formes d'énergie suivantes: chimique, nucléaire, mécanique, thermique, rayonnante et électrique.

4.2

Qualifier la nature de l'énergie aux étiquettes des points A et B du diagramme des blocs internes (ibd), en choisissant parmi les quatre propositions: primaire, secondaire, finale et utile.

4.3

Sur le document réponse DR5 (ibd), tracer en rouge le flux d'énergie principal en partant du vent vers le réseau électrique, puis tracer en vert les flux d'information.
