Partie A - Question A.1 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - EE 2025
Thème : Flux matière-énergie-information et diagrammes de blocs internes · Tiré du sujet Métropole France remplacement - Energies et Environnement (EE) (2025)

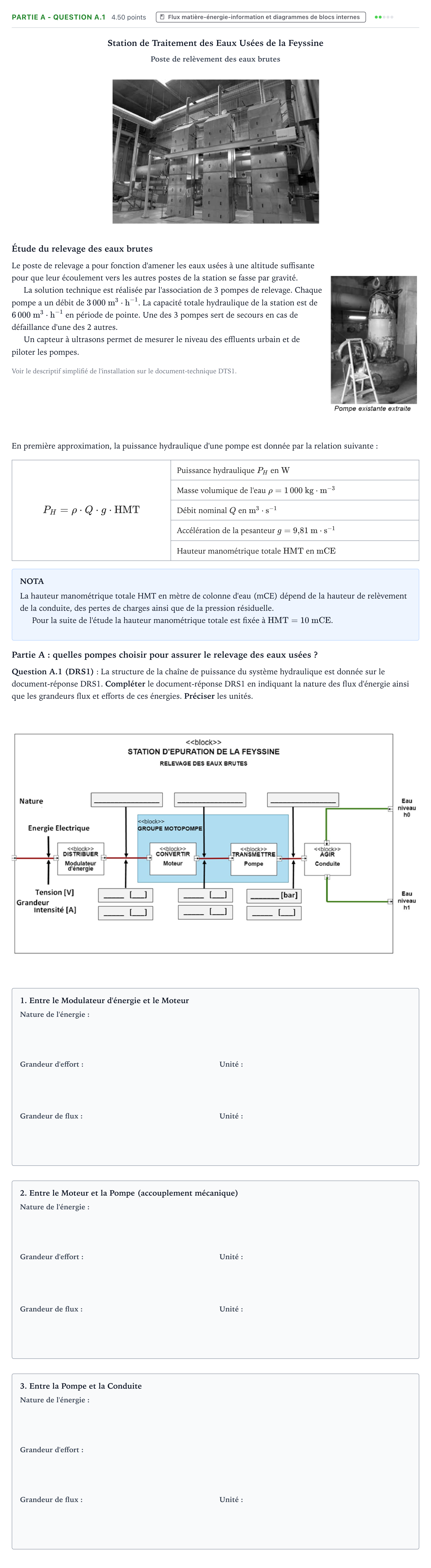

Énoncé
Station de Traitement des Eaux Usées de la Feyssine
Poste de relèvement des eaux brutes
Étude du relevage des eaux brutes
Le poste de relevage a pour fonction d'amener les eaux usées à une altitude suffisante pour que leur écoulement vers les autres postes de la station se fasse par gravité.
La solution technique est réalisée par l'association de 3 pompes de relevage. Chaque pompe a un débit de . La capacité totale hydraulique de la station est de en période de pointe. Une des 3 pompes sert de secours en cas de défaillance d'une des 2 autres.
Un capteur à ultrasons permet de mesurer le niveau des effluents urbain et de piloter les pompes.
Voir le descriptif simplifié de l'installation sur le document-technique DTS1.
En première approximation, la puissance hydraulique d'une pompe est donnée par la relation suivante:
· Puissance hydraulique en
Masse volumique de l'eau
Débit nominal en
Accélération de la pesanteur
Hauteur manométrique totale en
NOTA
La hauteur manométrique totale HMT en mètre de colonne d'eau (mCE) dépend de la hauteur de relèvement de la conduite, des pertes de charges ainsi que de la pression résiduelle.
Pour la suite de l'étude la hauteur manométrique totale est fixée à .
Partie A: quelles pompes choisir pour assurer le relevage des eaux usées ?
Question A.1 (DRS1): La structure de la chaîne de puissance du système hydraulique est donnée sur le document-réponse DRS1. Compléter le document-réponse DRS1 en indiquant la nature des flux d'énergie ainsi que les grandeurs flux et efforts de ces énergies. Préciser les unités.
1. Entre le Modulateur d'énergie et le Moteur
2. Entre le Moteur et la Pompe (accouplement mécanique)
3. Entre la Pompe et la Conduite
Pression [bar] (fournie)

Corrigé
Corrigé établi d’après les éléments de correction officiels
Nature de l'énergie entre le modulateur d'énergie et le moteur :
Réponse : Énergie Électrique
Grandeur d'effort entre le modulateur et le moteur :
Réponse : Tension
Unité de la grandeur d'effort électrique :
Réponse : V
Grandeur de flux entre le modulateur et le moteur :
Réponse : Intensité
Unité de la grandeur de flux électrique :
Réponse : A
Nature de l'énergie entre le moteur et la pompe :
Réponse : Énergie Mécanique
Grandeur d'effort entre le moteur et la pompe :
Réponse : Couple
Unité de la grandeur d'effort mécanique :
Réponse : N.m
Grandeur de flux entre le moteur et la pompe :
Réponse : Vitesse
Unité de la grandeur de flux mécanique :
Réponse : rad/s
Nature de l'énergie entre la pompe et la conduite :
Réponse : Énergie Hydraulique
Grandeur de flux entre la pompe et la conduite :
Réponse : Débit
Unité de la grandeur de flux hydraulique :
Réponse : m³/s
