Énoncé

PARTIE SPÉCIFIQUE (8 points) — ARCHITECTURE ET CONSTRUCTION

Réhabilitation du centre nautique des Vals du Dauphiné

Dans la partie spécifique, vous devez choisir entre traiter la partie B (choix 1) ou la partie E (choix 2).

Les autres parties sont à traiter obligatoirement.

Mise en situation

Un des objectifs de la réhabilitation du centre nautique est l'amélioration de la performance énergétique du complexe. Dans ce but, le centre nautique disposera d'une isolation thermique des murs, ce qui n'était pas le cas.

Dans cette partie nous étudierons le mur présenté sur le DTS1. L'objectif de l'étude proposée est d'étudier la conception et la réalisation de l'isolation thermique pour atteindre les performances voulues par le bureau d'études ainsi que la mise en sécurité du bâtiment.

Partie C: comment empêcher l'isolant d'absorber l'humidité ?

Question C.1

Expliquer quelle sera la conséquence sur la résistance thermique de l'isolant s'il se gorge d'eau par un défaut d'étanchéité du bardage par exemple.

Proposer une solution pour y remédier.

L'humidité relative constatée dans le centre nautique est de 80% et la température intérieure est de 20°C.

Question C.2

Expliquer pourquoi il est important de connaitre la valeur du point de rosée.

Déterminer sa valeur en utilisant le diagramme de l'air humide sur le document réponse DRS4.

°C

On donne ci-après la répartition des températures dans la paroi:

Question C.3

Dire, en expliquant, s'il y a risque de condensation dans l'isolant.

Expliquer le rôle d'un pare vapeur.

Indiquer par une flèche sa position exacte sur le document réponse DRS5.

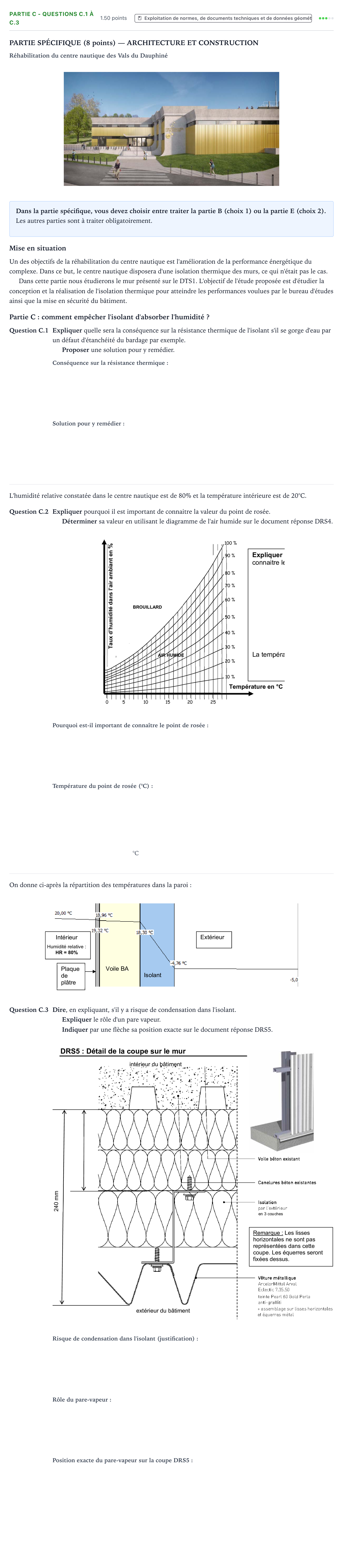

Énoncé: Partie C - Questions C.1 à C.3 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - AC 2021

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question C.1 : Expliquer quelle sera la conséquence sur la résistance thermique de l'isolant s'il se gorge d'eau par un défaut d'étanchéité du bardage par exemple.

Réponse : Diminution de sa résistance thermique (l'isolant n'assurera plus correctement son rôle d'isolant thermique).

Question C.1 : Proposer une solution pour y remédier.

Réponse : Prévoir un pare-pluie derrière le bardage et des précautions de pose strictes.

Question C.2 : Expliquer pourquoi il est important de connaitre la valeur du point de rosée.

Réponse : Le point de rosée est la température à laquelle la vapeur d'eau contenue dans l'air commence à se condenser en eau liquide.

Question C.2 : Déterminer sa valeur en utilisant le diagramme de l'air humide sur le document réponse DRS4.

Réponse : 16 °C

Question C.3 : Dire, en expliquant, s'il y a risque de condensation dans l'isolant.

Réponse : Oui, il y a risque de condensation dans l'isolant car la température y descend de 18,30 °C à -4,76 °C, passant donc sous le point de rosée (16 °C).

Question C.3 : Expliquer le rôle d'un pare vapeur.

Réponse : Il faut éviter la condensation de l'air dans l'isolant sinon ses caractéristiques d'isolation s'amoindrissent. Le pare-vapeur bloque la diffusion de vapeur d'eau vers la zone froide.

Question C.3 : Indiquer par une flèche sa position exacte sur le document réponse DRS5.

Réponse : Position du pare-vapeur : celui-ci doit être disposé entre le mur béton et la première couche d'isolant (côté chaud).
