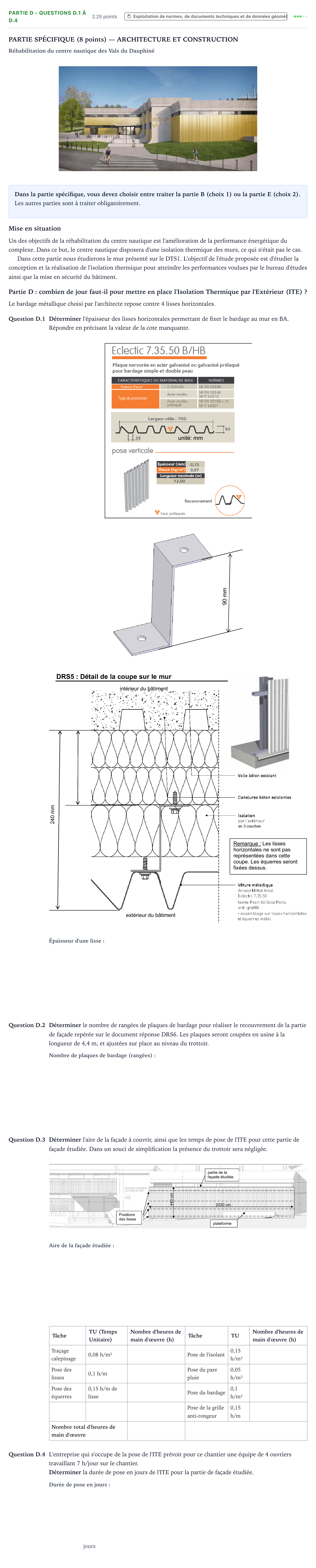

Partie D - Questions D.1 à D.4 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - AC 2021

PARTIE SPÉCIFIQUE (8 points) — ARCHITECTURE ET CONSTRUCTION

Réhabilitation du centre nautique des Vals du Dauphiné

Dans la partie spécifique, vous devez choisir entre traiter la partie B (choix 1) ou la partie E (choix 2).

Les autres parties sont à traiter obligatoirement.

Mise en situation

Un des objectifs de la réhabilitation du centre nautique est l'amélioration de la performance énergétique du complexe. Dans ce but, le centre nautique disposera d'une isolation thermique des murs, ce qui n'était pas le cas.

Dans cette partie nous étudierons le mur présenté sur le DTS1. L'objectif de l'étude proposée est d'étudier la conception et la réalisation de l'isolation thermique pour atteindre les performances voulues par le bureau d'études ainsi que la mise en sécurité du bâtiment.

Partie D: combien de jour faut-il pour mettre en place l'Isolation Thermique par l'Extérieur (ITE) ?

Le bardage métallique choisi par l'architecte repose contre 4 lisses horizontales.

Question D.1

Déterminer l'épaisseur des lisses horizontales permettant de fixer le bardage au mur en BA. Répondre en précisant la valeur de la cote manquante.

Question D.2

Déterminer le nombre de rangées de plaques de bardage pour réaliser le recouvrement de la partie de façade repérée sur le document réponse DRS6. Les plaques seront coupées en usine à la longueur de 4,4 m, et ajustées sur place au niveau du trottoir.

Question D.3

Déterminer l'aire de la façade à couvrir, ainsi que les temps de pose de l'ITE pour cette partie de façade étudiée. Dans un souci de simplification la présence du trottoir sera négligée.

Tâche

TU (Temps Unitaire)

Nombre d'heures de main d'œuvre (h)

Tâche

TU

Nombre d'heures de main d'œuvre (h)

Traçage calepinage

0,08 h/m²

Pose de l'isolant

0,15 h/m²

Pose des lisses

0,1 h/m

Pose du pare pluie

0,05 h/m²

Pose des équerres

0,15 h/m de lisse

Pose du bardage

0,1 h/m²

Pose de la grille anti-rongeur

0,15 h/m

Nombre total d'heures de main d'œuvre

Question D.4

L'entreprise qui s'occupe de la pose de l'ITE prévoit pour ce chantier une équipe de 4 ouvriers travaillant 7 h/jour sur le chantier.

Déterminer la durée de pose en jours de l'ITE pour la partie de façade étudiée.

jours
