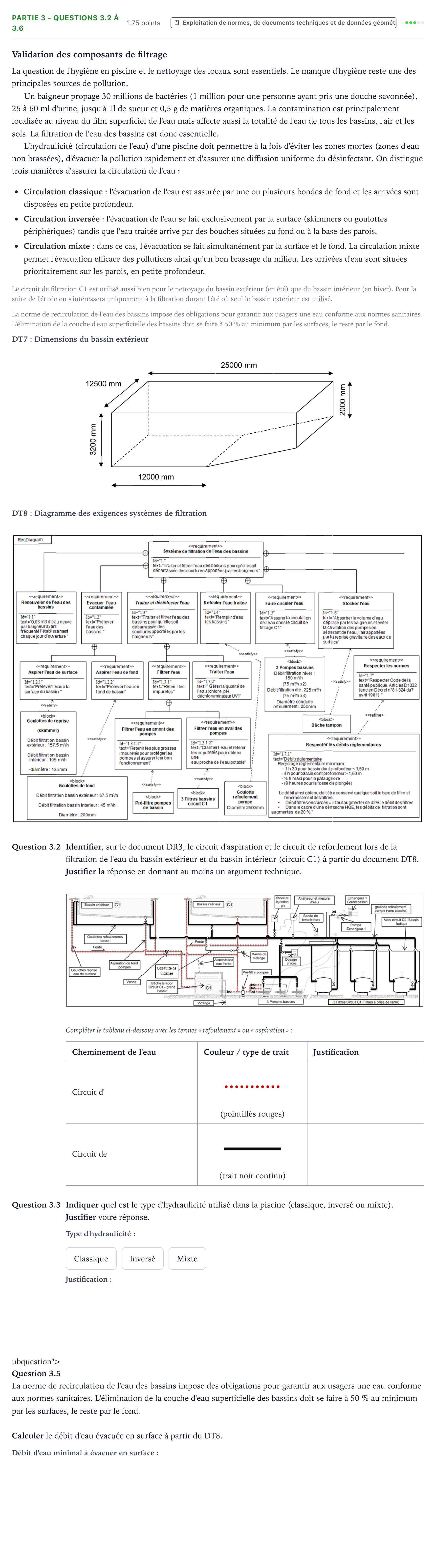

Partie 3 - Questions 3.2 à 3.6 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - SIN 2021

Validation des composants de filtrage

La question de l'hygiène en piscine et le nettoyage des locaux sont essentiels. Le manque d'hygiène reste une des principales sources de pollution.

Un baigneur propage 30 millions de bactéries (1 million pour une personne ayant pris une douche savonnée), 25 à 60 ml d'urine, jusqu'à 1l de sueur et 0,5 g de matières organiques. La contamination est principalement localisée au niveau du film superficiel de l'eau mais affecte aussi la totalité de l'eau de tous les bassins, l'air et les sols. La filtration de l'eau des bassins est donc essentielle.

L'hydraulicité (circulation de l'eau) d'une piscine doit permettre à la fois d'éviter les zones mortes (zones d'eau non brassées), d'évacuer la pollution rapidement et d'assurer une diffusion uniforme du désinfectant. On distingue trois manières d'assurer la circulation de l'eau:

Circulation classique: l'évacuation de l'eau est assurée par une ou plusieurs bondes de fond et les arrivées sont disposées en petite profondeur.

Circulation inversée: l'évacuation de l'eau se fait exclusivement par la surface (skimmers ou goulottes périphériques) tandis que l'eau traitée arrive par des bouches situées au fond ou à la base des parois.

Circulation mixte: dans ce cas, l'évacuation se fait simultanément par la surface et le fond. La circulation mixte permet l'évacuation efficace des pollutions ainsi qu'un bon brassage du milieu. Les arrivées d'eau sont situées prioritairement sur les parois, en petite profondeur.

Le circuit de filtration C1 est utilisé aussi bien pour le nettoyage du bassin extérieur (en été) que du bassin intérieur (en hiver). Pour la suite de l'étude on s'intéressera uniquement à la filtration durant l'été où seul le bassin extérieur est utilisé.

La norme de recirculation de l'eau des bassins impose des obligations pour garantir aux usagers une eau conforme aux normes sanitaires. L'élimination de la couche d'eau superficielle des bassins doit se faire à 50 % au minimum par les surfaces, le reste par le fond.

DT7: Dimensions du bassin extérieur

DT8: Diagramme des exigences systèmes de filtration

Question 3.2

Identifier, sur le document DR3, le circuit d'aspiration et le circuit de refoulement lors de la filtration de l'eau du bassin extérieur et du bassin intérieur (circuit C1) à partir du document DT8.

Justifier la réponse en donnant au moins un argument technique.

Compléter le tableau ci-dessous avec les termes « refoulement » ou « aspiration »:

Cheminement de l'eau

Couleur / type de trait

Justification

Circuit d'

(pointillés rouges)

Circuit de

(trait noir continu)

Question 3.3

Indiquer quel est le type d'hydraulicité utilisé dans la piscine (classique, inversé ou mixte). Justifier votre réponse.

ubquestion">

Question 3.5

La norme de recirculation de l'eau des bassins impose des obligations pour garantir aux usagers une eau conforme aux normes sanitaires. L'élimination de la couche d'eau superficielle des bassins doit se faire à 50 % au minimum par les surfaces, le reste par le fond.

Calculer le débit d'eau évacuée en surface à partir du DT8.

Question 3.6

Relever sur le document DT8 le débit de la goulotte de reprise pour le bassin extérieur. Conclure sur la conformité du débit des goulottes de reprise vis-à-vis de la norme de recirculation de l'eau.
