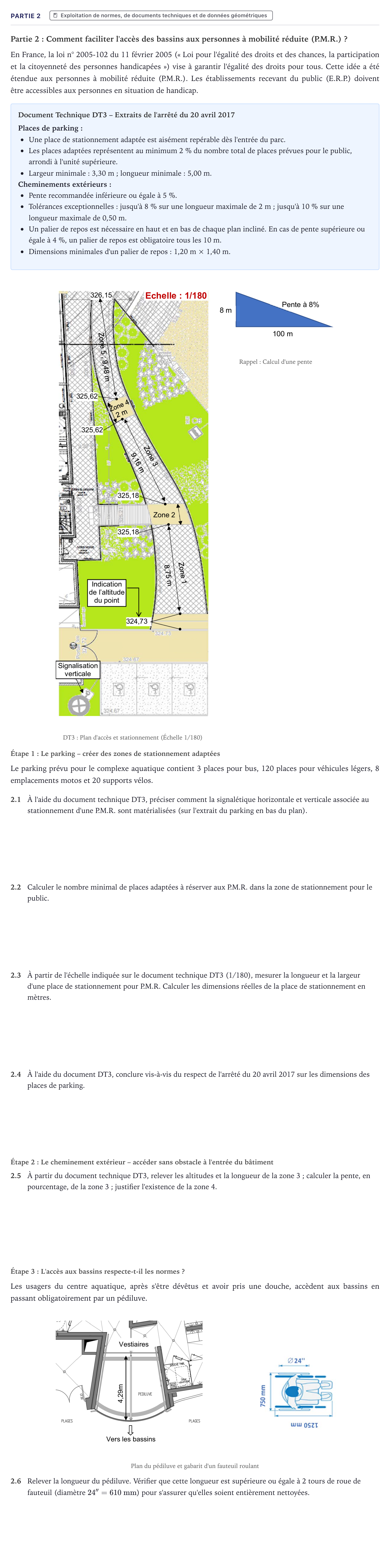

Partie 2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2022

Partie 2: Comment faciliter l'accès des bassins aux personnes à mobilité réduite (P.M.R.) ?

En France, la loi n° 2005-102 du 11 février 2005 (« Loi pour l'égalité des droits et des chances, la participation et la citoyenneté des personnes handicapées ») vise à garantir l'égalité des droits pour tous. Cette idée a été étendue aux personnes à mobilité réduite (P.M.R.). Les établissements recevant du public (E.R.P.) doivent être accessibles aux personnes en situation de handicap.

Document Technique DT3 – Extraits de l'arrêté du 20 avril 2017

Places de parking:

Une place de stationnement adaptée est aisément repérable dès l'entrée du parc.

Les places adaptées représentent au minimum 2 % du nombre total de places prévues pour le public, arrondi à l'unité supérieure.

Largeur minimale: 3,30 m; longueur minimale: 5,00 m.

Cheminements extérieurs:

Pente recommandée inférieure ou égale à 5 %.

Tolérances exceptionnelles: jusqu'à 8 % sur une longueur maximale de 2 m; jusqu'à 10 % sur une longueur maximale de 0,50 m.

Un palier de repos est nécessaire en haut et en bas de chaque plan incliné. En cas de pente supérieure ou égale à 4 %, un palier de repos est obligatoire tous les 10 m.

Dimensions minimales d'un palier de repos: 1,20 m × 1,40 m.

DT3: Plan d'accès et stationnement (Échelle 1/180)

Rappel: Calcul d'une pente

Étape 1: Le parking – créer des zones de stationnement adaptées

Le parking prévu pour le complexe aquatique contient 3 places pour bus, 120 places pour véhicules légers, 8 emplacements motos et 20 supports vélos.

2.1

À l'aide du document technique DT3, préciser comment la signalétique horizontale et verticale associée au stationnement d'une P.M.R. sont matérialisées (sur l'extrait du parking en bas du plan).

2.2

Calculer le nombre minimal de places adaptées à réserver aux P.M.R. dans la zone de stationnement pour le public.

2.3

À partir de l'échelle indiquée sur le document technique DT3 (1/180), mesurer la longueur et la largeur d'une place de stationnement pour P.M.R. Calculer les dimensions réelles de la place de stationnement en mètres.

2.4

À l'aide du document DT3, conclure vis-à-vis du respect de l'arrêté du 20 avril 2017 sur les dimensions des places de parking.

Étape 2: Le cheminement extérieur – accéder sans obstacle à l'entrée du bâtiment

2.5

À partir du document technique DT3, relever les altitudes et la longueur de la zone 3; calculer la pente, en pourcentage, de la zone 3; justifier l'existence de la zone 4.

Étape 3: L'accès aux bassins respecte-t-il les normes ?

Les usagers du centre aquatique, après s'être dévêtus et avoir pris une douche, accèdent aux bassins en passant obligatoirement par un pédiluve.

Plan du pédiluve et gabarit d'un fauteuil roulant

2.6

Relever la longueur du pédiluve. Vérifier que cette longueur est supérieure ou égale à 2 tours de roue de fauteuil (diamètre $24'' = 610\text{ mm}$) pour s'assurer qu'elles soient entièrement nettoyées.
