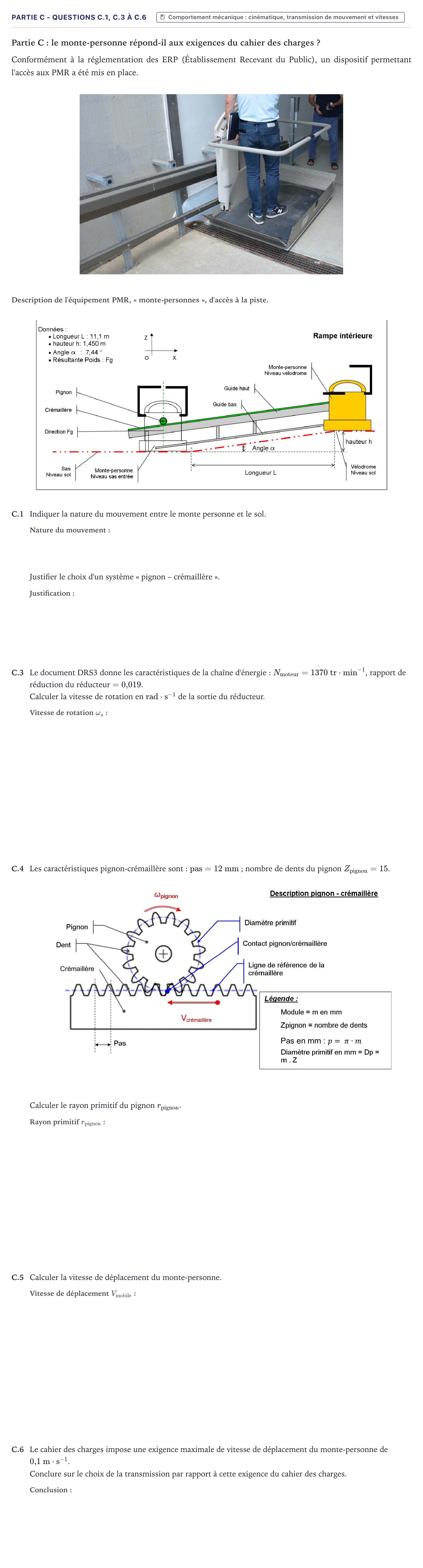

Partie C - Questions C.1, C.3 à C.6 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Partie C: le monte-personne répond-il aux exigences du cahier des charges ?

Conformément à la réglementation des ERP (Établissement Recevant du Public), un dispositif permettant l'accès aux PMR a été mis en place.

Description de l'équipement PMR, « monte-personnes », d'accès à la piste.

C.1

Indiquer la nature du mouvement entre le monte personne et le sol.

Justifier le choix d'un système « pignon – crémaillère ».

C.3

Le document DRS3 donne les caractéristiques de la chaîne d'énergie: $N_{\text{moteur}} = 1370\text{ tr}\cdot\text{min}^{-1}$, rapport de réduction du réducteur $= 0{,}019$.

Calculer la vitesse de rotation en $\text{rad}\cdot\text{s}^{-1}$ de la sortie du réducteur.

C.4

Les caractéristiques pignon-crémaillère sont: $\text{pas} = 12\text{ mm}$; nombre de dents du pignon $Z_{\text{pignon}} = 15$.

Calculer le rayon primitif du pignon $r_{\text{pignon}}$.

C.5

Calculer la vitesse de déplacement du monte-personne.

C.6

Le cahier des charges impose une exigence maximale de vitesse de déplacement du monte-personne de $0{,}1\text{ m}\cdot\text{s}^{-1}$.

Conclure sur le choix de la transmission par rapport à cette exigence du cahier des charges.
