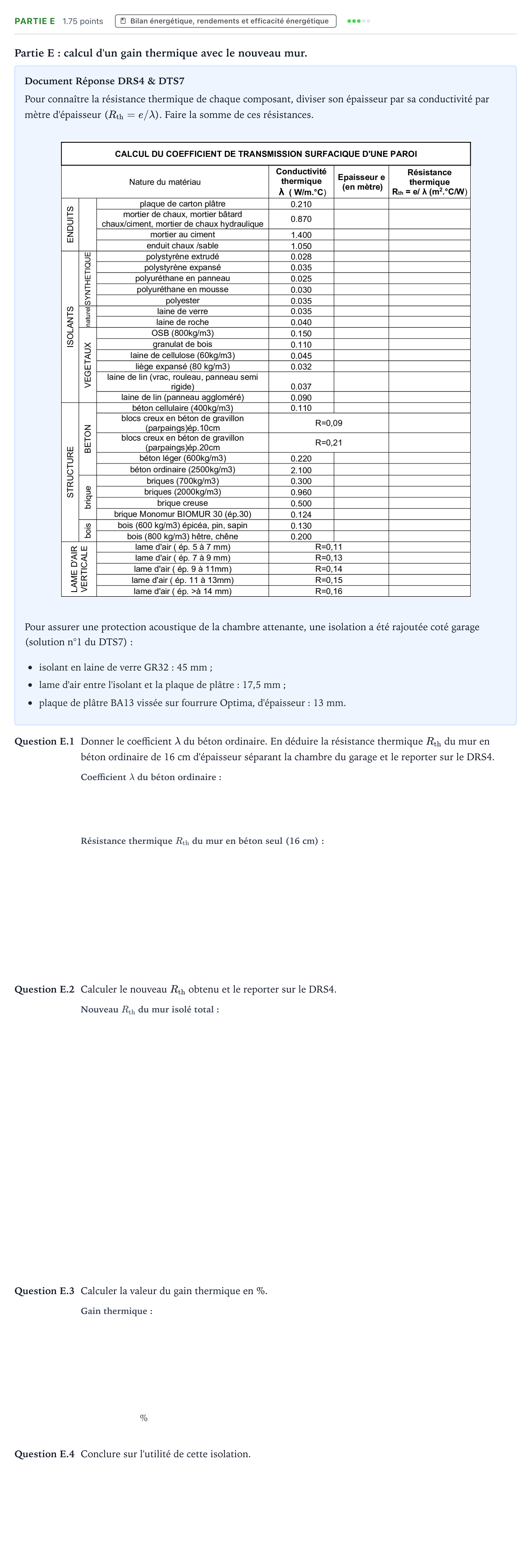

Partie E · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - AC 2021

Partie E: calcul d'un gain thermique avec le nouveau mur.

Document Réponse DRS4 & DTS7

Pour connaître la résistance thermique de chaque composant, diviser son épaisseur par sa conductivité par mètre d'épaisseur ($R_{\mathrm{th}} = e / \lambda$). Faire la somme de ces résistances.

Pour assurer une protection acoustique de la chambre attenante, une isolation a été rajoutée coté garage (solution n°1 du DTS7):

isolant en laine de verre GR32: 45 mm;

lame d'air entre l'isolant et la plaque de plâtre: 17,5 mm;

plaque de plâtre BA13 vissée sur fourrure Optima, d'épaisseur: 13 mm.

Question E.1

Donner le coefficient $\lambda$ du béton ordinaire. En déduire la résistance thermique $R_{\mathrm{th}}$ du mur en béton ordinaire de 16 cm d'épaisseur séparant la chambre du garage et le reporter sur le DRS4.

Question E.2

Calculer le nouveau $R_{\mathrm{th}}$ obtenu et le reporter sur le DRS4.

Question E.3

Calculer la valeur du gain thermique en %.

%

Question E.4

Conclure sur l'utilité de cette isolation.
