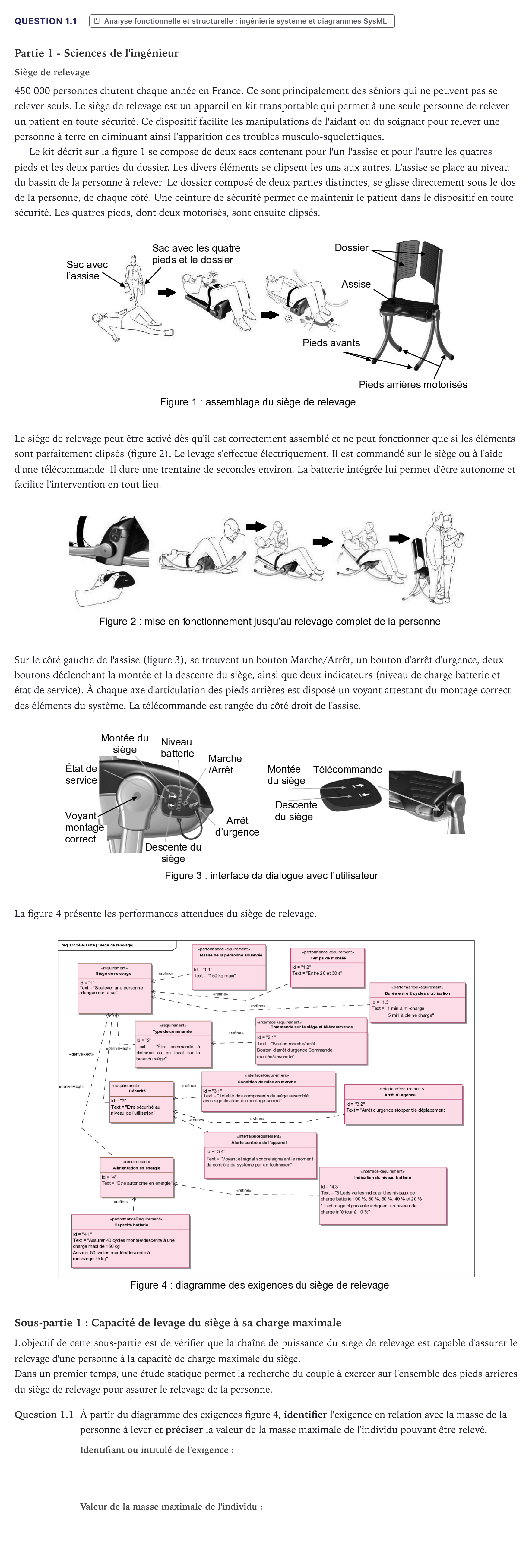

Question 1.1 · Bac Sciences de l'Ingénieur Métropole 2024 (sujet 1)

Partie 1 - Sciences de l'ingénieur

Siège de relevage

450 000 personnes chutent chaque année en France. Ce sont principalement des séniors qui ne peuvent pas se relever seuls. Le siège de relevage est un appareil en kit transportable qui permet à une seule personne de relever un patient en toute sécurité. Ce dispositif facilite les manipulations de l'aidant ou du soignant pour relever une personne à terre en diminuant ainsi l'apparition des troubles musculo-squelettiques.

Le kit décrit sur la figure 1 se compose de deux sacs contenant pour l'un l'assise et pour l'autre les quatres pieds et les deux parties du dossier. Les divers éléments se clipsent les uns aux autres. L'assise se place au niveau du bassin de la personne à relever. Le dossier composé de deux parties distinctes, se glisse directement sous le dos de la personne, de chaque côté. Une ceinture de sécurité permet de maintenir le patient dans le dispositif en toute sécurité. Les quatres pieds, dont deux motorisés, sont ensuite clipsés.

Le siège de relevage peut être activé dès qu'il est correctement assemblé et ne peut fonctionner que si les éléments sont parfaitement clipsés (figure 2). Le levage s'effectue électriquement. Il est commandé sur le siège ou à l'aide d'une télécommande. Il dure une trentaine de secondes environ. La batterie intégrée lui permet d'être autonome et facilite l'intervention en tout lieu.

Sur le côté gauche de l'assise (figure 3), se trouvent un bouton Marche/Arrêt, un bouton d'arrêt d'urgence, deux boutons déclenchant la montée et la descente du siège, ainsi que deux indicateurs (niveau de charge batterie et état de service). À chaque axe d'articulation des pieds arrières est disposé un voyant attestant du montage correct des éléments du système. La télécommande est rangée du côté droit de l'assise.

La figure 4 présente les performances attendues du siège de relevage.

Sous-partie 1: Capacité de levage du siège à sa charge maximale

L'objectif de cette sous-partie est de vérifier que la chaîne de puissance du siège de relevage est capable d'assurer le relevage d'une personne à la capacité de charge maximale du siège.

Dans un premier temps, une étude statique permet la recherche du couple à exercer sur l'ensemble des pieds arrières du siège de relevage pour assurer le relevage de la personne.

Question 1.1

À partir du diagramme des exigences figure 4, identifier l'exigence en relation avec la masse de la personne à lever et préciser la valeur de la masse maximale de l'individu pouvant être relevé.
